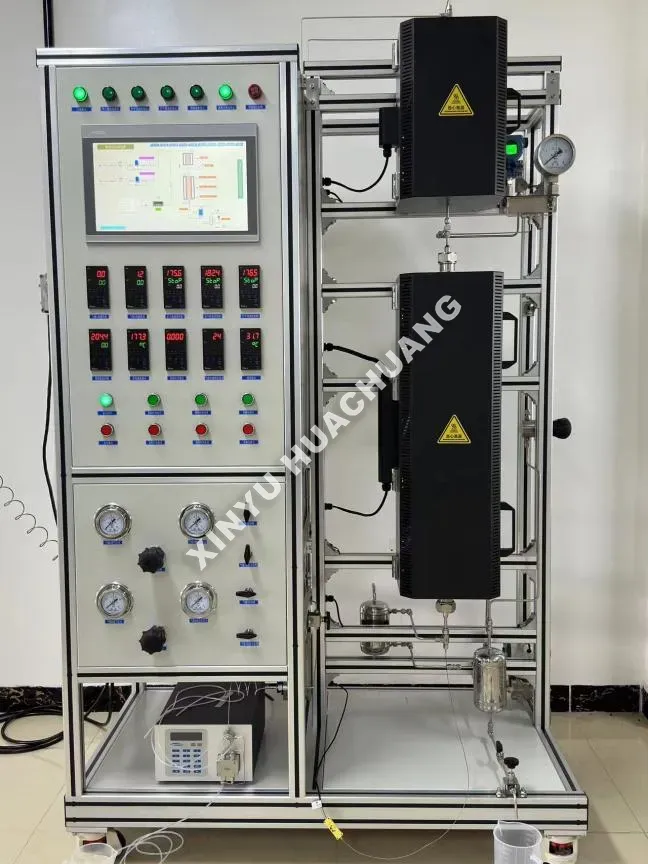

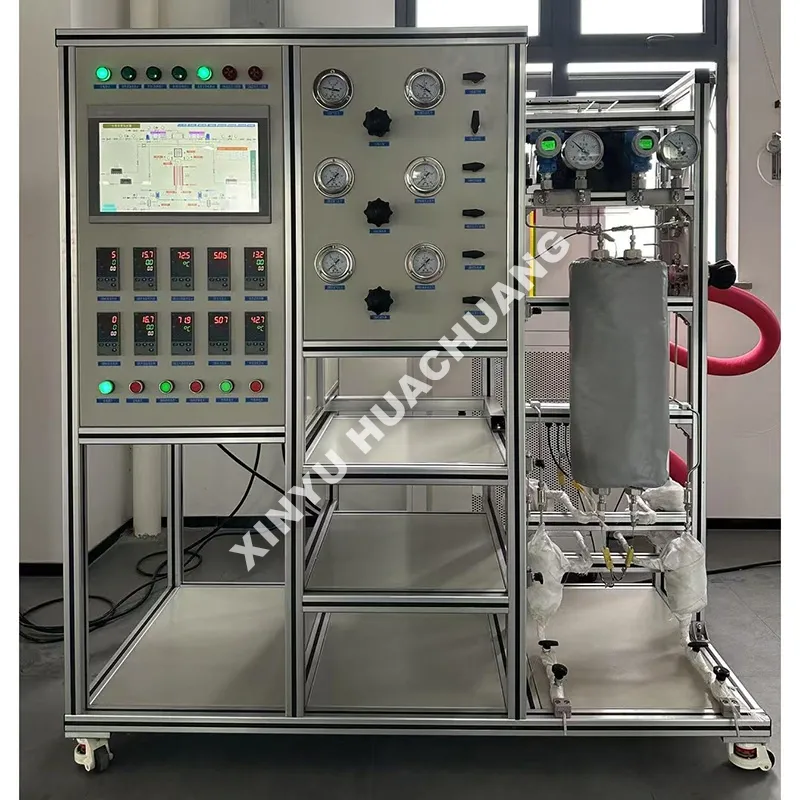

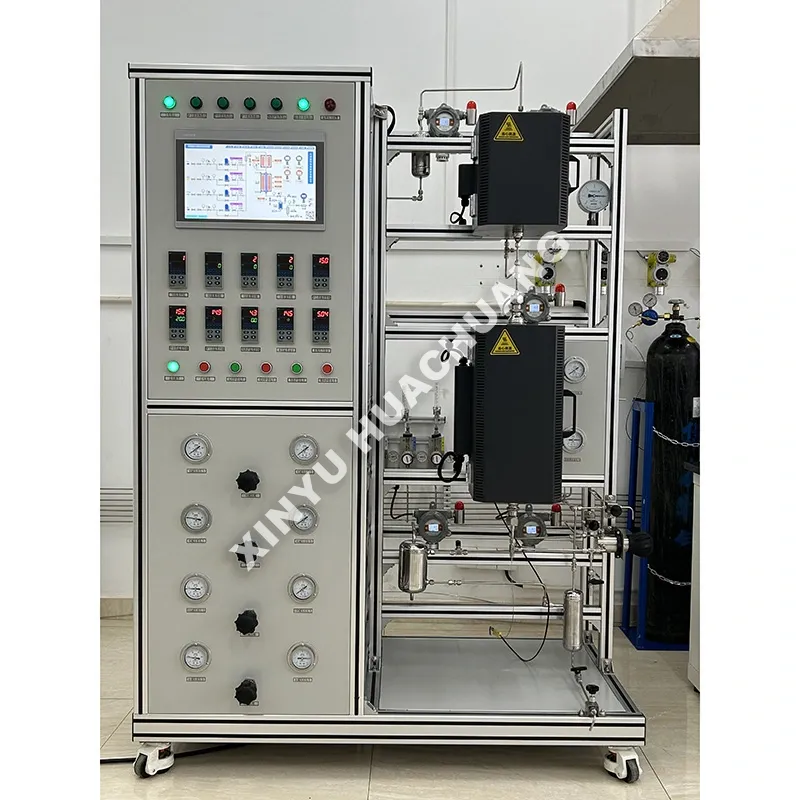

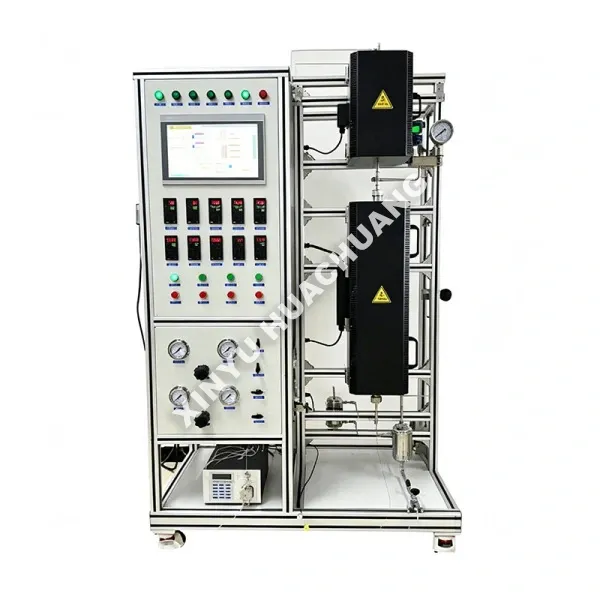

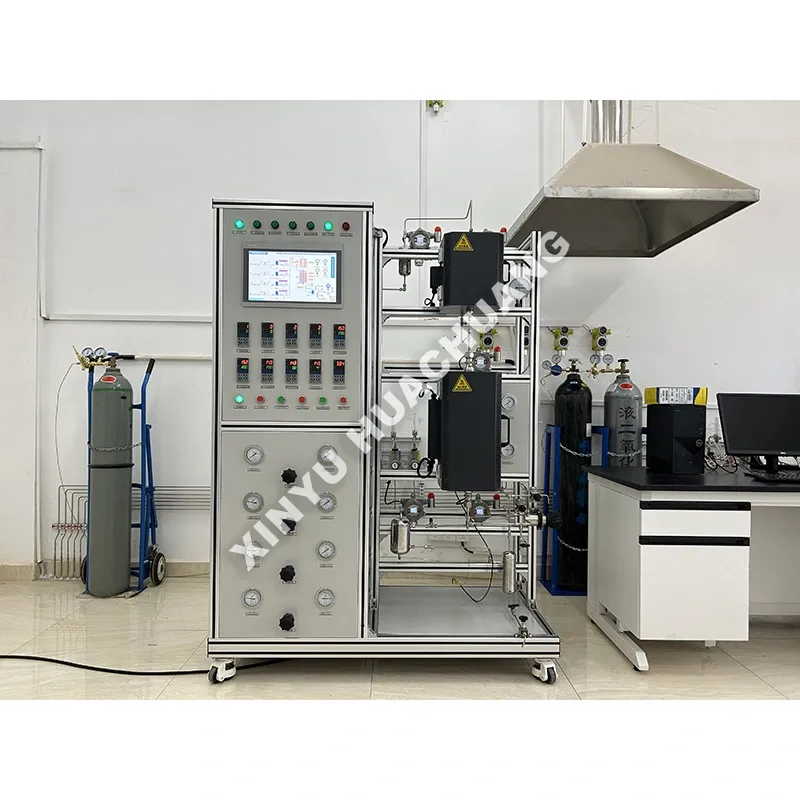

Реакционная установка с неподвижным слоем катализатора

Реакционная установка с катализатором XINYU HUACHUANG представляет собой высокоавтоматизированную лабораторную реакторную систему, разработанную для точных исследований в области гетерогенного катализа. Разработанный для моделирования промышленных газово-твердых или жидкостно-твердых реакционных сред, он точно контролирует температуру, давление и скорость потока. Это устройство, оснащенное интеллектуальной системой автоматизации ПЛК и многоуровневыми защитными блокировками, идеально подходит для проверки катализаторов, кинетических исследований и масштабирования процессов в нефтехимической, энергетической и экологической областях.

Что такое реакционная установка с неподвижным слоем катализатора?

Реакционная установка с неподвижным слоем катализатора — это специализированный аппарат для химических испытаний, в котором частицы твердого катализатора упаковываются в неподвижный слой внутри трубчатого реактора. Реагенты (газ или жидкость) непрерывно проходят через этот неподвижный слой, где они адсорбируются на активных центрах катализатора и подвергаются химическому превращению в продукты. Жидкость равномерно течет через насадочный слой с минимальным обратным перемешиванием, обеспечивая высокостабильную среду для оценки активности, селективности и срока службы катализатора в контролируемых условиях.

Технические характеристики

Ключевые особенности

● Высокая конверсия и селективность. Характеристика поршневого потока неподвижного слоя обеспечивает длительное время контакта между реагентами и катализаторами, сводя к минимуму побочные реакции и максимизируя выход целевого продукта.

● Низкое истирание катализатора. Поскольку слой катализатора остается полностью неподвижным, практически отсутствует механический износ или истирание частиц, что значительно продлевает срок службы катализатора и снижает эксплуатационные расходы.

● Точный многозонный нагрев. Усовершенствованные многозонные ПИД-регуляторы температуры обеспечивают изотермический профиль по всему слою катализатора, устраняя точки перегрева и обеспечивая высоковоспроизводимые кинетические данные.

● Модульная и настраиваемая конструкция: Гибкая конфигурация подогревателей, конденсаторов, газожидкостных сепараторов и онлайн-анализаторов (ГХ/МС) для удовлетворения конкретных экспериментальных требований.

● Безопасность промышленного уровня: оснащен автоматическими предохранительными клапанами, детекторами утечек и кнопками аварийной остановки для обеспечения безопасной работы во время гидрирования под высоким давлением или экзотермических реакций.

Меры предосторожности при использовании

● Правильная загрузка катализатора. Всегда укладывайте катализатор равномерно, чтобы избежать образования каналов (когда газ обходит катализатор). Используйте инертную кварцевую вату или керамические шарики сверху и снизу для поддержки слоя и распределения потока газа.

● Предварительный нагрев и продувка. Перед нагревом всегда продувайте систему инертным газом (например, N2 или Ar). Никогда не нагревайте реактор без потока газа во избежание локального перегрева и повреждения катализатора.

● Предотвращение конденсации. Если в результате реакции образуются тяжелые углеводороды или вода, убедитесь, что все последующие трубопроводы и клапаны правильно обогреты (например, >150 ℃), чтобы предотвратить конденсацию и засорение.

● Безопасное отключение. После эксперимента сначала остановите подачу жидкости, затем продолжите подачу газа, одновременно охлаждая реактор до комнатной температуры перед сбросом давления.

Распространенные ошибки и правильные методы

● Ошибка: Нагрев пустого реактора или нагрев без потока газа. Правильный метод: Всегда обеспечивайте стабильный поток газа перед включением нагревателя, чтобы обеспечить равномерную передачу тепла и защитить термопару.

● Ошибка: Укладка катализатора слишком плотная или неравномерная. Правильный метод: Загружайте катализатор небольшими порциями, осторожно постукивая по реактору, чтобы обеспечить равномерную плотность. Избегайте чрезмерной силы, чтобы предотвратить раздавливание гранул катализатора.

● Ошибка: игнорирование мониторинга падения давления. Правильный метод: Регулярно контролируйте манометр на входе/выходе. Внезапное увеличение падения давления указывает на засорение слоя или закоксовывание; уменьшите скорость подачи или немедленно регенерируйте катализатор.

● Ошибка: открытие системы под давлением. Правильный метод: Всегда проверяйте, что давление в системе вернулось к атмосферному уровню, а температура ниже 50 ℃, прежде чем ослаблять какие-либо фитинги.

Доставка и упаковка

● Профессиональная упаковка: Реакционная установка с неподвижным слоем катализатора надежно упакована в деревянные ящики экспортного стандарта, не подвергающиеся фумигации. Все чувствительные приборы (МФУ, панели ПЛК) завернуты в противоударный пенопласт и влагонепроницаемую пленку.

● Фиксация компонентов: Внутренние трубопроводы и реакторы прочно закреплены стальными кронштейнами, чтобы предотвратить повреждения во время морских или воздушных перевозок.

● Документация. Подробное руководство по эксплуатации на английском языке, электрические схемы, диаграммы P&ID и упаковочный лист включены в водонепроницаемый пакет для документов, прикрепленный к ящику.

● Глобальная логистика: Мы поддерживаем условия EXW, FOB, CIF и DDP, предоставляя услуги доставки «от двери до двери» в лаборатории и исследовательские центры по всему миру.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы

Вопрос 1: Каковы основные преимущества использования реакторной установки с неподвижным слоем катализатора для каталитических исследований?

Ответ: Реакционная установка Catalyst с неподвижным слоем имеет простую конструкцию и очень стабильную работу, что делает ее идеальной для непрерывной обработки. Поскольку частицы катализатора остаются неподвижными, механический износ сводится к минимуму, что значительно продлевает срок службы катализатора. Кроме того, поток жидкости приближается к поршневому потоку с минимальным обратным смешиванием, что обеспечивает превосходную селективность реакции и высокоточные кинетические данные для исследований и разработок.

Вопрос 2: Как система предотвращает появление «горячих точек» или скачков температуры во время сильных экзотермических реакций?

Ответ: Контроль температуры имеет решающее значение в системах с неподвижным слоем. Наша реакционная установка с неподвижным слоем катализатора оснащена многозонным независимым ПИД-регулятором температуры (зоны предварительного нагрева, реакции и изоляции) для обеспечения однородного температурного профиля. Для высокоэкзотермических реакций мы предлагаем специальные конструкции теплообменных реакторов (например, многотрубные реакторы) и усовершенствованные защитные блокировки, которые автоматически прекращают подачу или запускают аварийную вентиляцию, если температура слоя превышает безопасные пределы.

Вопрос 3: Может ли эта установка обрабатывать различные фазы реагентов и как осуществляется управление системой подачи?

О: Да, устройство очень универсально. Его можно сконфигурировать для реакций газ-твердое тело, жидкость-твердое тело или газ-жидкость-твердое тело (жидкий слой). В системе подачи используются высокоточные регуляторы массового расхода (MFC) для газов и безимпульсные дозирующие насосы высокого давления для жидкостей, обеспечивающие точные стехиометрические соотношения и стабильные скорости потока, необходимые для воспроизводимости результатов эксперимента.

В4: Какие меры безопасности применяются при операциях, связанных с высокой температурой и высоким давлением?

Ответ: Безопасность является нашим главным приоритетом. Реакционная установка Catalyst с неподвижным слоем имеет надежную конструкцию многоуровневой безопасности, сочетающую в себе аппаратное и программное обеспечение. Он включает в себя автоматические системы продувки азотом для предотвращения образования взрывоопасных газовых смесей, сигнализацию о перегреве и избыточном давлении, а также протоколы аварийного отключения. Корпус реактора изготовлен из высококачественных сплавов, устойчивых к высоким температурам и давлению (например, SS316L, Hastelloy), что гарантирует безопасную работу в экстремальных условиях.

Вопрос 5: Как система управления промышленным ПЛК + ПК улучшает процесс оценки?

Ответ: Интегрированная архитектура программного обеспечения промышленного ПЛК + ПК обеспечивает полностью автоматизированное управление нагревом, потоком газа/жидкости и регистрацию данных, что значительно снижает количество ручных ошибок. Система обеспечивает мониторинг критических параметров в режиме реального времени, автоматическую запись исторических данных и построение кривой тренда. Этот интеллектуальный сбор данных позволяет исследователям точно отслеживать активность катализатора, скорость конверсии и селективность в ходе долгосрочных непрерывных испытаний.
