Опорная решетка для упаковки дистилляционной колонны

Опорная решетка насадочной колонны XINYU HUACHUANG является важнейшим конструктивным компонентом, специально разработанным для лабораторных и пилотных насадочных колонн малого диаметра. Разработанная для того, чтобы выдерживать вес структурированной или случайной насадки при максимальном увеличении открытой площади, эта опорная решетка насадки дистилляционной колонны обеспечивает беспрепятственный парожидкостный поток и предотвращает затопление колонны. Его прочная, но открытая конструкция делает его идеальной основой для достижения высокой эффективности разделения в условиях НИОКР и пилотных испытаний.

Принцип работы

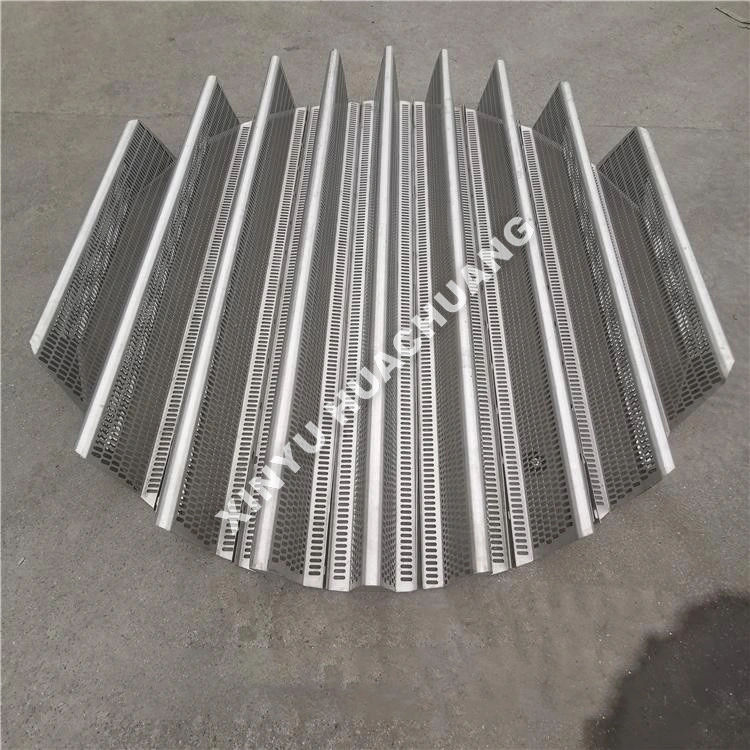

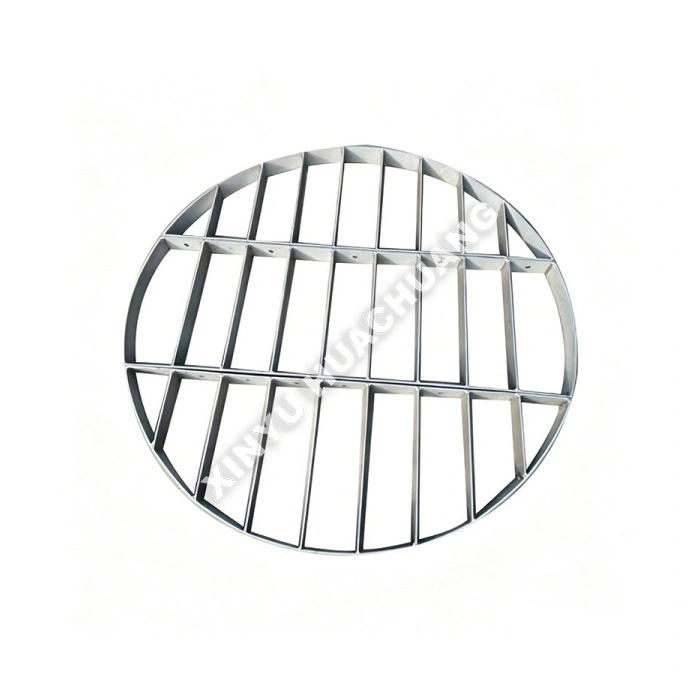

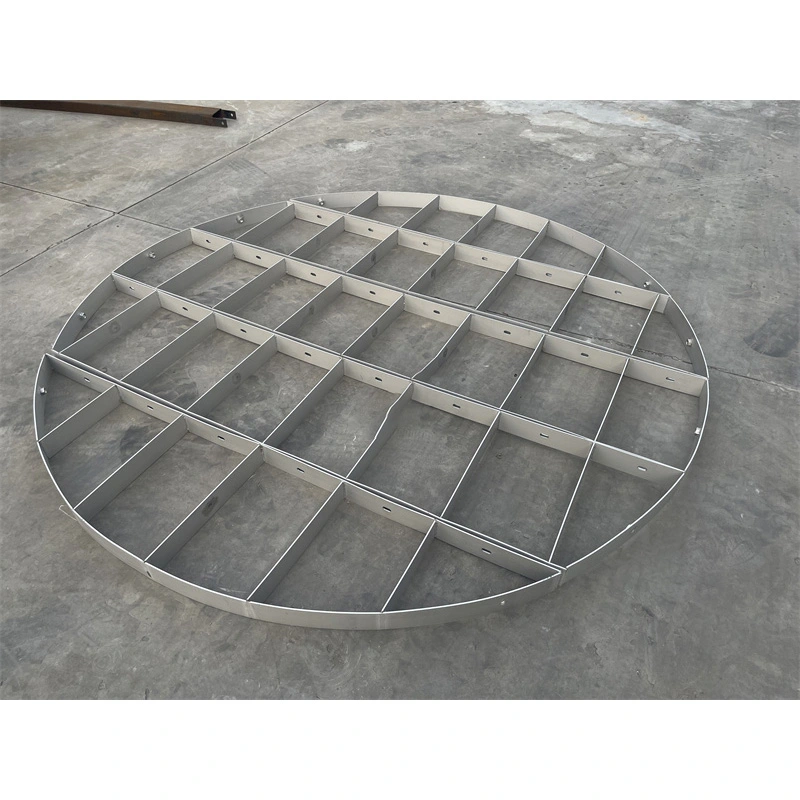

Опорная решетка насадочной колонны дистилляционной колонны обеспечивает жесткую горизонтальную платформу в нижней части насадочного слоя. Он состоит из вертикальных или горизонтальных стержней, расположенных так, чтобы создать большую площадь свободного поперечного сечения. Такая открытая геометрия позволяет поднимающемуся пару и нисходящей жидкости проходить с минимальным перепадом давления, одновременно предотвращая падение частиц насадки в нижнюю секцию. Гладкая поверхность решетки также помогает предотвратить накопление твердых частиц и засорение у основания колонны.

Где оно светится?

● Большая открытая площадь и низкий перепад давления: максимально увеличивает свободную площадь поперечного сечения, обеспечивая плавный парожидкостный поток и предотвращая образование узких мест в колоннах малого диаметра.

● Высокая механическая прочность: разработана таким образом, чтобы надежно выдерживать вес набивочного слоя и выдерживать колебания рабочего давления без деформации.

● Конструкция, препятствующая обрастанию: гладкие поверхности и оптимизированное расстояние между стержнями предотвращают накопление и засорение опоры твердыми частицами, полимерами или частицами.

● Точная посадка: обработана по индивидуальному заказу, чтобы идеально соответствовать внутреннему диаметру лабораторных и пилотных стеклянных или металлических колонок, исключая утечку жидкости.

● Универсальные материалы: доступны из нержавеющей стали 304/316L, хастеллоя, ПТФЭ и стекла, обеспечивающие химическую совместимость вашего конкретного процесса.

Технические характеристики

Где это применимо?

● Академические и научно-исследовательские лаборатории: фундаментальные кинетические исследования, визуализация процесса разделения и испытания катализаторов.

● Пилотные установки: устранение разрыва между настольными исследованиями и разработками и промышленным расширением производства тонкой химии и фармацевтики.

● Эфирные масла и натуральные экстракты: мягкое и высокочистое разделение термочувствительных терпенов и ароматизаторов.

● Специальные растворители: Непрерывное восстановление и сверхвысокая очистка ценных органических растворителей.

● Продукты питания и напитки: концентрация натуральных ароматизаторов и экстракция биологически активных соединений.

Меры предосторожности при использовании

● Точное выравнивание. Убедитесь, что опорная решетка установлена ​​строго горизонтально. Неровная решетка может вызвать скопление жидкости на одной стороне, что приведет к серьезному неравномерному распределению и снижению эффективности разделения.

● Совместимость размеров насадки. Убедитесь, что расстояние между стержнями опорной решетки насадки дистилляционной башни меньше минимального размера насадки, чтобы предотвратить попадание частиц.

● Надежная фиксация. В колоннах малого диаметра убедитесь, что сетка правильно закреплена или приварена, чтобы предотвратить ее смещение или подъем во время работы с высоким потоком пара или в условиях вакуума.

● Предварительная очистка: Всегда тщательно очищайте решетку перед загрузкой упаковки, чтобы удалить любые машинные масла, металлическую стружку и мусор, которые могут загрязнить ваш технологический процесс.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

В1: Какова основная цель опорной сетки в ректификационной колонне?

О: Опорная решетка представляет собой жесткую горизонтальную платформу в нижней части упаковочного слоя, надежно удерживающую все упаковочные элементы или структурированные упаковочные модули на месте. Без него насадка разрушилась бы в нижнюю часть колонны, блокируя поток пара и полностью снижая эффективность разделения.

Вопрос 2. Каким образом конструкция сетки минимизирует влияние на производительность колонки?

A: Сетка состоит из вертикальных или горизонтальных полос, расположенных так, чтобы создать большую площадь свободного поперечного сечения, часто превышающую 90%. Такая открытая геометрия позволяет поднимающемуся пару и нисходящей жидкости проходить с минимальным перепадом давления, гарантируя, что сама решетка не станет узким местом в процессе массообмена.

Вопрос 3: Почему для опорной решетки важна конструкция, препятствующая обрастанию?

О: Опорная решетка расположена в самой нижней точке насадочного слоя, где естественным образом скапливаются твердые частицы, полимерные отложения и кристаллизованные соли. Гладкая поверхность и открытая геометрия предотвращают скопление материала у основания колонны, сокращая частоту остановок для очистки и поддерживая постоянный перепад давления на протяжении всей кампании.

Вопрос 4: Каковы размеры опорной решетки относительно набивки над ней?

О: Размер отверстия сетки тщательно подбирается в соответствии с размерами упаковки, чтобы предотвратить выпадение каких-либо элементов упаковки. При случайной упаковке отверстия сетки значительно меньше наименьшего элемента упаковки. Для структурированной упаковки сетка спроектирована так, чтобы соответствовать площади модуля и обеспечивать ровную поддержку по всему слою.

В5: Какие строительные материалы доступны для опорных решеток?

О: Опорные решетки доступны из нержавеющей стали SS304/316L для стандартных применений, из хастеллоя и титана для агрессивных сред и из углеродистой стали с защитным покрытием для экономичных установок. Материал выбирается в соответствии с материалом корпуса колонны и условиями процесса, что обеспечивает гальваническую совместимость и длительный срок службы.
