Газовая низкотемпературная установка для перегонки под давлением

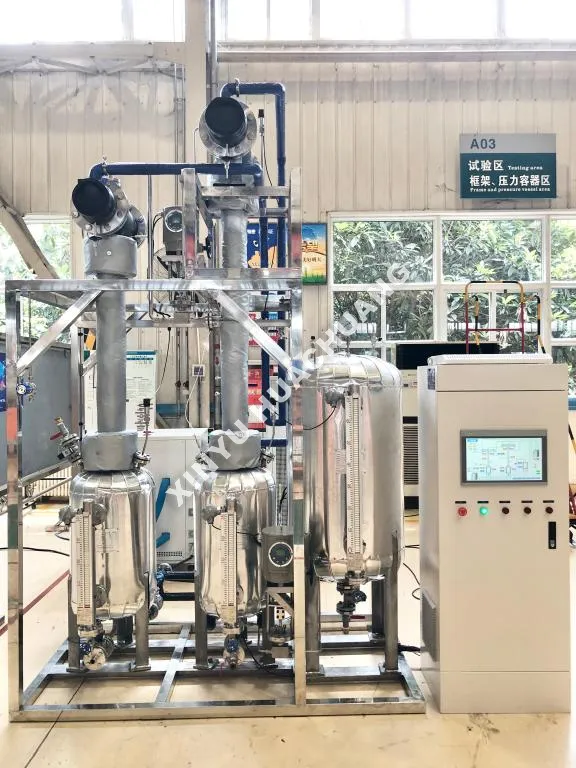

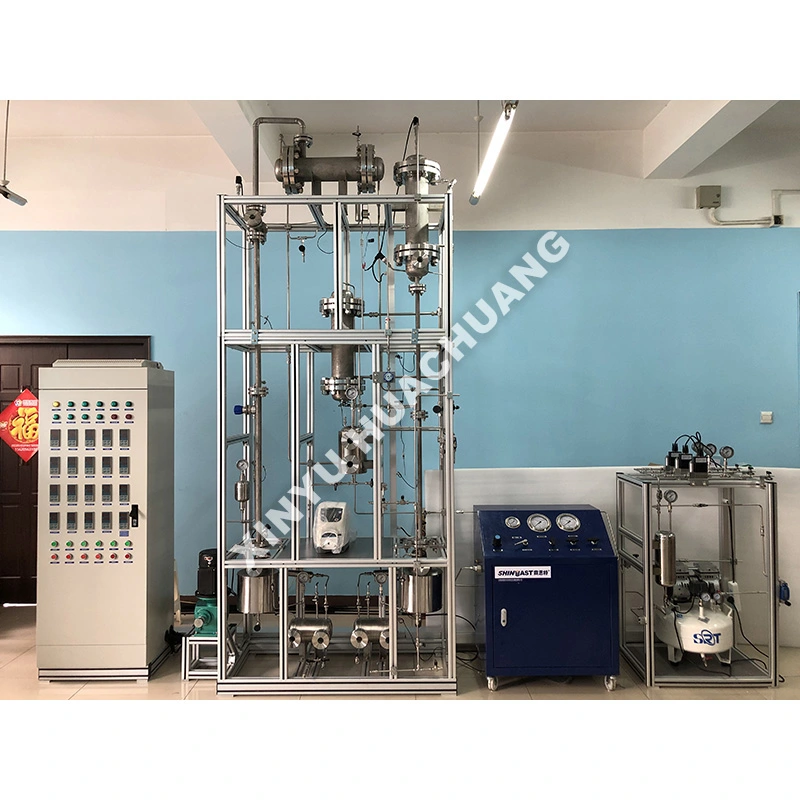

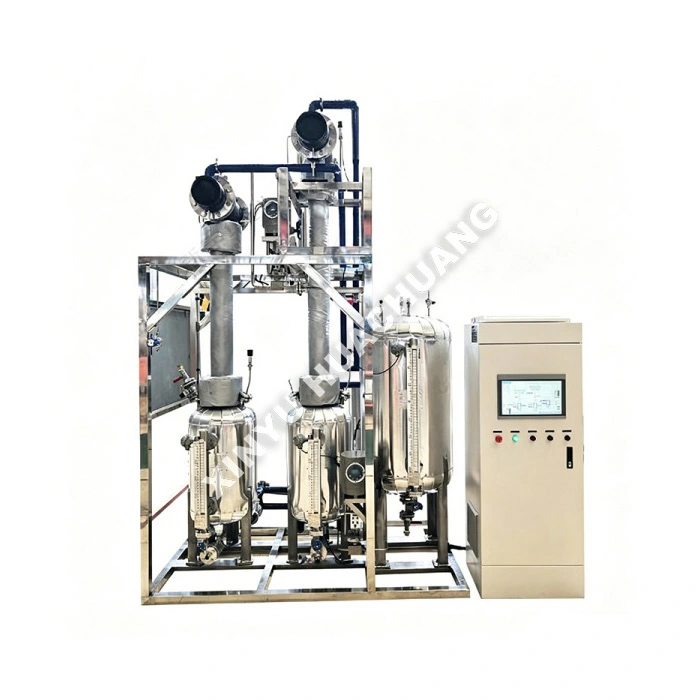

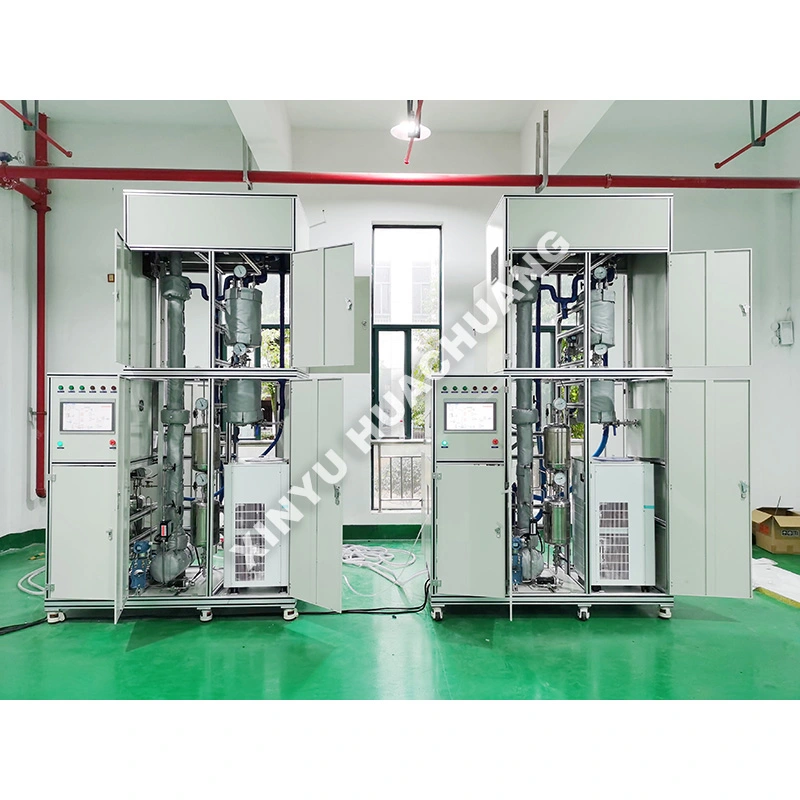

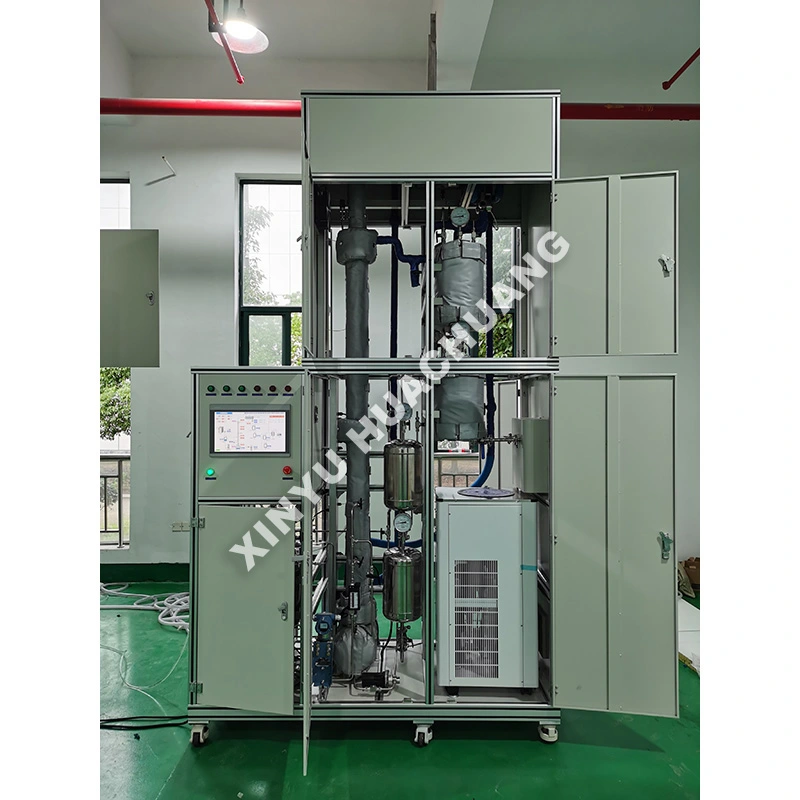

Установка для низкотемпературной перегонки газа под давлением XINYU HUACHUANG представляет собой усовершенствованную универсальную систему разделения, специально разработанную для высокоточной очистки сложных газовых смесей. Эта установка для низкотемпературной перегонки газа под давлением, разработанная с учетом различий в температурах кипения и относительной летучести различных компонентов, работает в условиях низкой температуры и высокого давления для достижения превосходного многоступенчатого парожидкостного массопереноса. Вся система построена на прочной раме из нержавеющей стали, объединяющей дистилляционную колонну, конденсаторы, ребойлеры, холодильные установки, компрессоры и интеллектуальную систему управления ПЛК. Эта компактная модульная конструкция обеспечивает простую установку, плавное перемещение и надежную работу для требовательных промышленных и исследовательских приложений.

Принцип работы

Установка низкотемпературной перегонки газа под давлением работает на фундаментальных принципах криогенной фракционной перегонки. Многокомпонентная газовая смесь перед поступлением в ректификационную колонну сжимается и предварительно охлаждается. Внутри колонны низкая температура и высокое давление способствуют непрерывному контакту пара и жидкости между несколькими теоретическими тарелками или слоями упаковки. Компоненты с более высокими температурами кипения конденсируются в жидкость и текут вниз, тогда как более легкие компоненты с более низкими температурами кипения испаряются и поднимаются вверх. Этот точный многоступенчатый массообмен эффективно отделяет целевой газ от примесей. Интегрированный цикл охлаждения обеспечивает необходимую холодопроизводительность, в то время как ребойлер подает тепло, необходимое для испарения, и все это плавно координируется системой управления ПЛК.

Каковы отличительные преимущества?

● Модульная конструкция, монтируемая на раме. Все основные компоненты интегрированы в основание из нержавеющей стали, что обеспечивает очень компактную конструкцию, упрощенную установку на месте и гибкость при полном перемещении.

● Высокоточная сепарация: работает в оптимизированных условиях низкой температуры и высокого давления для максимизации относительной летучести и обеспечения извлечения целевых газов высокой чистоты.

● Интеллектуальная автоматизация ПЛК: имеет полностью автоматизированную систему управления, которая точно регулирует температуру, давление и скорость потока, значительно сокращая ручное вмешательство и обеспечивая стабильную долгосрочную работу.

● Прочная конструкция: изготовлена ​​из высококачественной нержавеющей стали, устойчивой к коррозии и выдерживающей криогенные температуры, что гарантирует долговечность оборудования и чистоту продукта.

● Решение «под ключ»: объединяет компрессоры, холодильное оборудование, теплообменники и клапаны в единый блок, устраняя необходимость в сложных трубопроводах на месте и сокращая время выполнения проекта.

Технические характеристики

Где это применяется?

● Специальные электронные газы: Очистка электронных газов высокой чистоты для производства полупроводников.

● Восстановление и регенерация хладагента: эффективное разделение и переработка смешанных хладагентов в соответствии с экологическими требованиями.

● Сепарация легких углеводородов: точное фракционирование углеводородов C2–C4 в нефтехимической переработке.

● Восстановление ресурсов промышленных отработанных газов: повышение ценности промышленных потоков выхлопных газов путем извлечения ценных химических компонентов.

Меры предосторожности при использовании

● Предпусковая продувка: Всегда выполняйте тщательную продувку азотом перед подачей исходного газа, чтобы удалить кислород и влагу, предотвратить закупорку льдом или угрозу безопасности.

● Термическое равновесие: дайте системе охлаждения достичь целевого базового значения низкой температуры перед подачей исходного газа, чтобы предотвратить тепловой удар по внутренним компонентам колонны.

● Мониторинг давления. Постоянно контролируйте секции высокого давления и убедитесь, что предохранительные клапаны откалиброваны и не заблокированы.

● Качество подаваемого газа. Убедитесь, что подаваемый газ предварительно фильтрован для удаления частиц и капель жидкости, которые могут загрязнить перегонную насадку или тарелки.

Руководство по техническому обслуживанию

● Ежедневно: проверяйте интерфейс ПЛК на наличие аномальных сигналов тревоги, проверяйте в смотровых стеклах уровень жидкости и убедитесь в отсутствии видимых утечек газа или хладагента.

● Еженедельно/ежемесячно: Проверяйте уровень смазочного масла и состояние циркуляционного компрессора. Осмотрите змеевики конденсатора холодильной установки на предмет скопления пыли и при необходимости очистите их.

● Ежеквартально: Калибровка датчиков критического давления и температуры, чтобы гарантировать, что ПЛК получает точные данные. Осмотрите предохранительные клапаны и выполните проверку ручного срабатывания.

● Ежегодно: запланируйте комплексную остановку для проверки внутреннего состояния ректификационной колонны, очистки теплообменных поверхностей ребойлера и конденсатора и проверки целостности всех криогенных клапанов и прокладок.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как установка низкотемпературной перегонки газа под давлением обеспечивает разделение газов на фундаментальном уровне?

О: Установка работает на криогенной фракционной перегонке. Многокомпонентная газовая смесь сначала сжимается и предварительно охлаждается, затем поступает в ректификационную колонну, где низкая температура и высокое давление обеспечивают непрерывный парожидкостный контакт. Компоненты с более высокими точками кипения конденсируются в жидкость и текут вниз, в то время как более легкие компоненты испаряются и поднимаются наверх, обеспечивая точное разделение за счет многоступенчатого массообмена.

Вопрос 2: Почему газовая смесь сжимается и предварительно охлаждается перед входом в дистилляционную колонну?

Ответ: Сжатие повышает давление газа, что смещает парожидкостное равновесие и увеличивает температуру сжижения каждого компонента. Затем предварительное охлаждение приближает смесь к точке росы, прежде чем она попадет в колонну. В совокупности эти шаги снижают холодильную нагрузку внутри колонны и повышают общую эффективность разделения.

Вопрос 3: Какую роль играет интегрированный холодильный цикл в процессе дистилляции?

Ответ: Встроенный цикл охлаждения обеспечивает необходимую охлаждающую способность для поддержания низкой температуры внутри колонны. Без этого непрерывного охлаждения конденсированная жидкость снова испарилась бы, и процесс массопереноса нарушился бы. Цикл охлаждения работает в тандеме с ребойлером для поддержания точного температурного градиента, необходимого для эффективного разделения.

Вопрос 4: Как ребойлер способствует процессу разделения?

А: Ребойлер подает тепло, необходимое для испарения, в нижней части ректификационной колонны. Частично повторно испаряя жидкость, текущую вниз, он создает восходящий поток пара, который вызывает противоточный массоперенос через теоретические пластины или слои упаковки. Этот непрерывный парожидкостный обмен постепенно обогащает каждый компонент в соответствующей зоне.
