Стенд для испытаний на высокотемпературную вибрацию

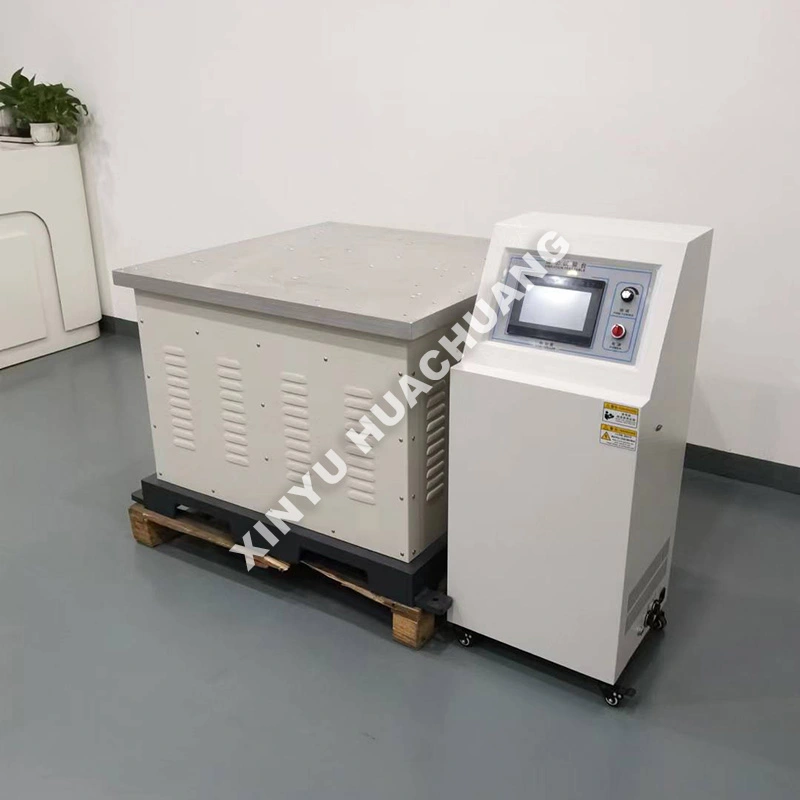

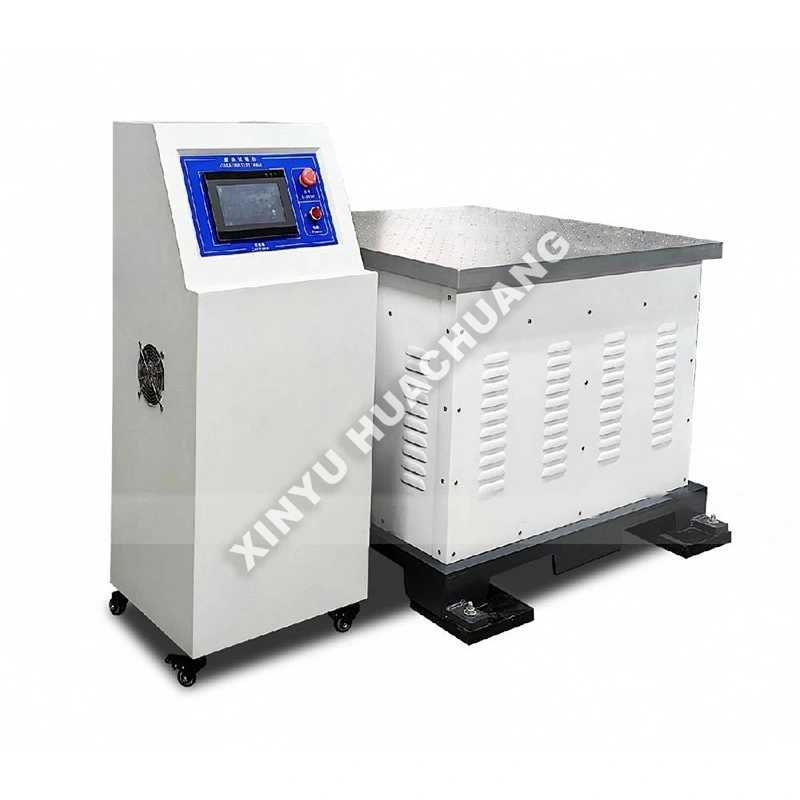

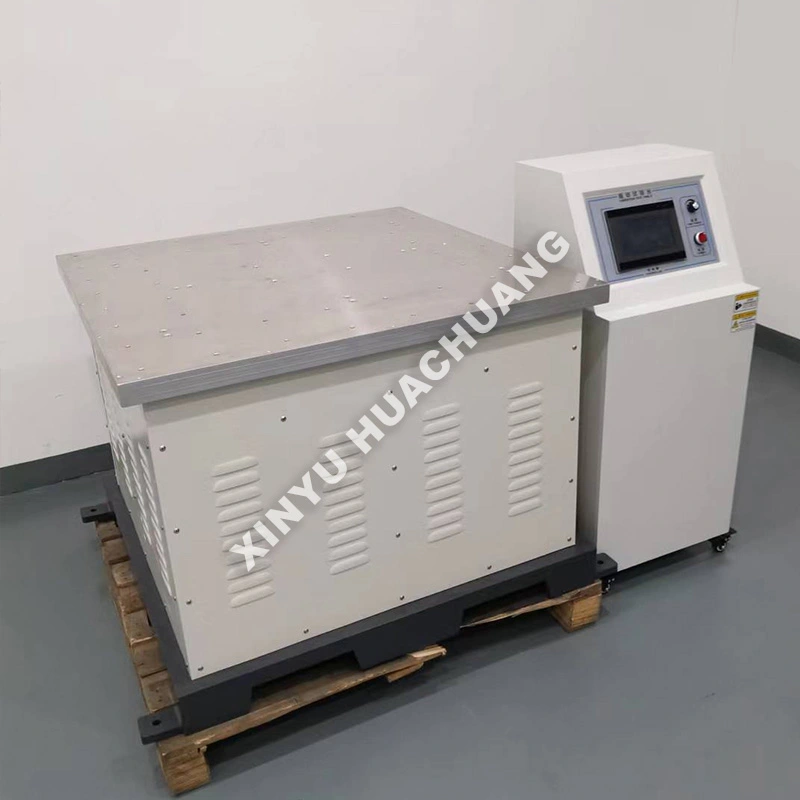

Стенд для испытаний на высокотемпературную вибрацию XINYU HUACHUANG — это современное испытательное устройство промышленного класса, специально разработанное для оценки структурной целостности и производительности компонентов при одновременных высокотемпературных и механических вибрационных нагрузках. Этот стенд для испытаний на высокотемпературную вибрацию, предназначенный для моделирования экстремальных условий эксплуатации, точно применяет многоосные динамические нагрузки, сохраняя при этом точные температурные условия. Оснащенный интеллектуальной автоматизацией ПЛК и многоуровневыми защитными блокировками, он обеспечивает безопасную, автоматическую долговременную работу, одновременно предоставляя высоковоспроизводимые данные для исследований и разработок, контроля качества и сертификации в аэрокосмической и автомобильной промышленности.

Что такое стенд для испытаний на высокотемпературную вибрацию?

Стенд для испытаний на высокотемпературную вибрацию представляет собой специализированную систему испытаний в комбинированных условиях, в которой электродинамический или гидравлический возбудитель вибрации объединен с высокотемпературным нагревательным кожухом. Одновременно применяя контролируемые механические вибрации и повышенные температуры, этот стенд для испытаний на высокотемпературную вибрацию точно имитирует реальные условия, такие как выхлопные системы двигателей, лопатки турбин и электронные компоненты в аэрокосмической или автомобильной промышленности. Это имеет решающее значение для выявления механизмов разрушения, таких как термическая усталость, резонансные сдвиги и ползучесть материала при динамических термических нагрузках.

Технические характеристики

Что это может сделать для вас?

● Комбинированное моделирование окружающей среды: точно синхронизирует высокотемпературный нагрев с многоосной вибрацией для воспроизведения реальных термомеханических напряжений.

● Высокоточное управление: оснащен усовершенствованными ПИД-регуляторами температуры и электродинамическими шейкерами для обеспечения точных и стабильных условий испытаний.

● Интеллектуальный сбор данных: встроенное программное обеспечение для ПК автоматически записывает кривые в реальном времени (температура-время, вибрация-RMS), рассчитывает ключевые параметры и генерирует подробные отчеты об испытаниях.

● Прочная и безопасная конструкция: выполнена с высокотемпературной изоляцией, тепловой защитой и многоуровневыми защитными блокировками для защиты как оборудования, так и операторов.

● Настраиваемое крепление: предлагает специализированные высокотемпературные приспособления и адаптеры для надежного удержания образцов различной геометрии, не влияя на режимы вибрации.

Меры предосторожности при использовании

● Тепловое равновесие: Всегда позволяйте нагревательному шкафу достичь теплового равновесия, прежде чем начинать вибрацию, чтобы предотвратить тепловой удар по образцу.

● Резонанс прибора. Убедитесь, что собственная частота прибора значительно превышает диапазон тестовых частот, чтобы избежать усиления и получения неточных результатов.

● Размещение датчика. Убедитесь, что термопары и акселерометры надежно закреплены и защищены от прямого излучения для получения точных показаний.

● Протокол охлаждения. Всегда соблюдайте контролируемый цикл охлаждения после испытания, чтобы предотвратить термическое повреждение якоря или образца вибратора.

Распространенные ошибки и правильные методы

● Ошибка: игнорирование теплового расширения при проектировании светильника. Правильный метод: Всегда учитывайте коэффициенты теплового расширения материала при проектировании высокотемпературных приспособлений, чтобы предотвратить проскальзывание образца или концентрацию напряжений.

● Ошибка: перегрузка шейкера при высоких температурах. Правильный метод: см. кривую снижения номинальных характеристик шейкера, поскольку максимальная сила усилия значительно снижается при повышенных температурах.

● Ошибка: размещение датчиков рядом с нагревательными элементами. Правильный метод: Расположите датчики вдали от прямых источников тепла и используйте экраны от радиации, чтобы обеспечить точные измерения температуры и вибрации.

Доставка и упаковка

● Профессиональная упаковка: Стенд для испытаний на высокотемпературную вибрацию надежно упакован в не подвергающиеся фумигации деревянные ящики экспортного стандарта с амортизирующим пеной и влагонепроницаемой оберткой.

● Фиксация компонентов: шейкер, нагревательный кожух и шкаф управления надежно закреплены, чтобы предотвратить повреждение от вибрации во время морских или воздушных перевозок.

● Документация: Подробные руководства по эксплуатации на английском языке, электрические схемы и подробный упаковочный лист включены в водонепроницаемый пакет для документов.

● Глобальная логистика. Мы поддерживаем условия EXW, FOB, CIF и DDP, обеспечивая надежные услуги доставки «от двери до двери» в испытательные центры по всему миру.

Последующее обслуживание

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Почему важно проверять вибрацию и температуру одновременно, а не по отдельности?

Ответ: Многие компоненты, такие как выхлопные системы двигателя, лопатки турбины и силовая электроника, во время эксплуатации одновременно испытывают как механическую вибрацию, так и повышенные температуры. При их раздельном тестировании не учитываются синергетические механизмы разрушения, такие как термическая усталость, ускоряемая вибрацией, или резонансные сдвиги, вызванные ползучестью, которые проявляются только при комбинированной нагрузке.

Вопрос 2. Какие типы профилей вибрации может генерировать испытательный стенд?

Ответ: Электродинамический или гидравлический вибровозбудитель может генерировать синусоидальные, случайные, синусоидальные и ударные профили вибрации в широком диапазоне частот. В сочетании с программируемым температурным профилем стенд может воспроизвести практически любую реальную динамическую тепловую среду.

В3: Какой температурный диапазон охватывает нагревательный шкаф?

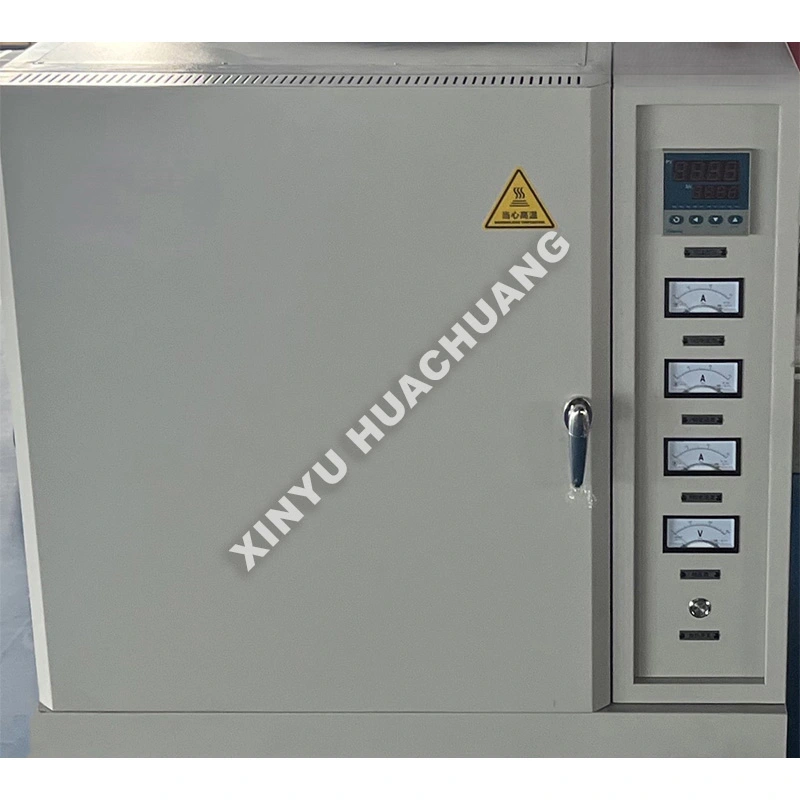

A: Высокотемпературный нагревательный шкаф обычно выдерживает температуру окружающей среды до 800°C или выше, в зависимости от конфигурации. Точный контроль температуры с равномерным распределением гарантирует, что весь образец будет находиться в заданной тепловой среде при одновременном воздействии вибрации.

Вопрос 4. Какие механизмы сбоев может выявить этот стенд, чего не могут сделать тесты в одной среде?

Ответ: Стенд определяет синергетические виды разрушения, такие как термическое усталостное растрескивание, ускоренное динамическим напряжением, сдвиги резонансной частоты, вызванные температурно-зависимыми изменениями жесткости материала, а также ползучесть материала при комбинированных термических и динамических нагрузках. Эти механизмы остаются скрытыми, когда вибрация и температура проверяются независимо.

Вопрос 5. В каких отраслях и приложениях используются комбинированные испытания на высокотемпературную вибрацию?

Ответ: Авиационно-космическая отрасль (лопатки турбин, опоры двигателя, выхлопные сопла), автомобилестроение (выпускные коллекторы, каталитические нейтрализаторы, корпуса турбокомпрессоров) и энергетика (компоненты газовых турбин, опоры котловых труб) — все они требуют испытаний в комбинированных условиях для проверки надежности компонентов перед их развертыванием.
