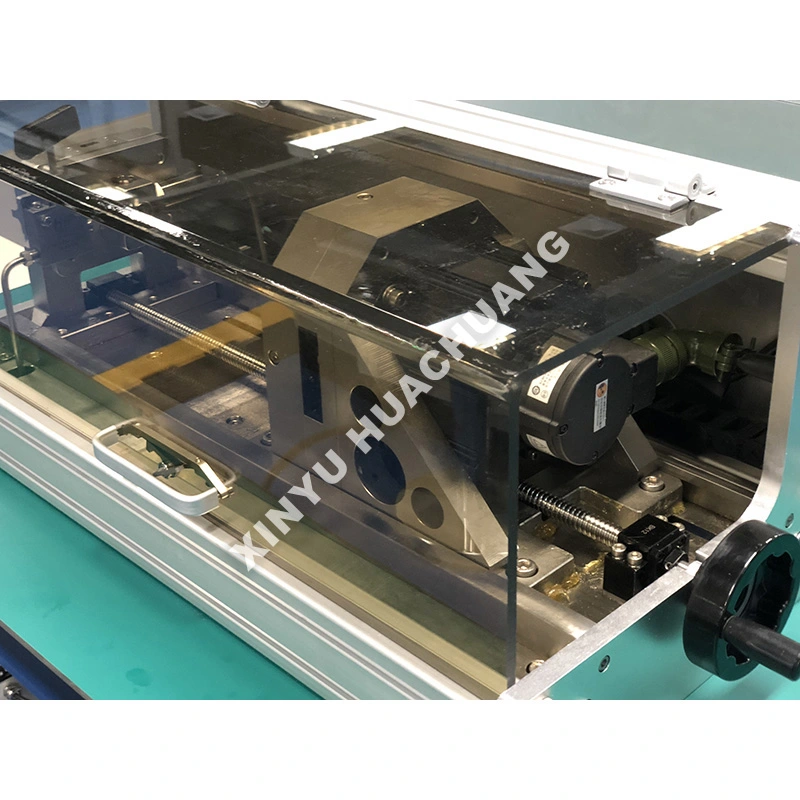

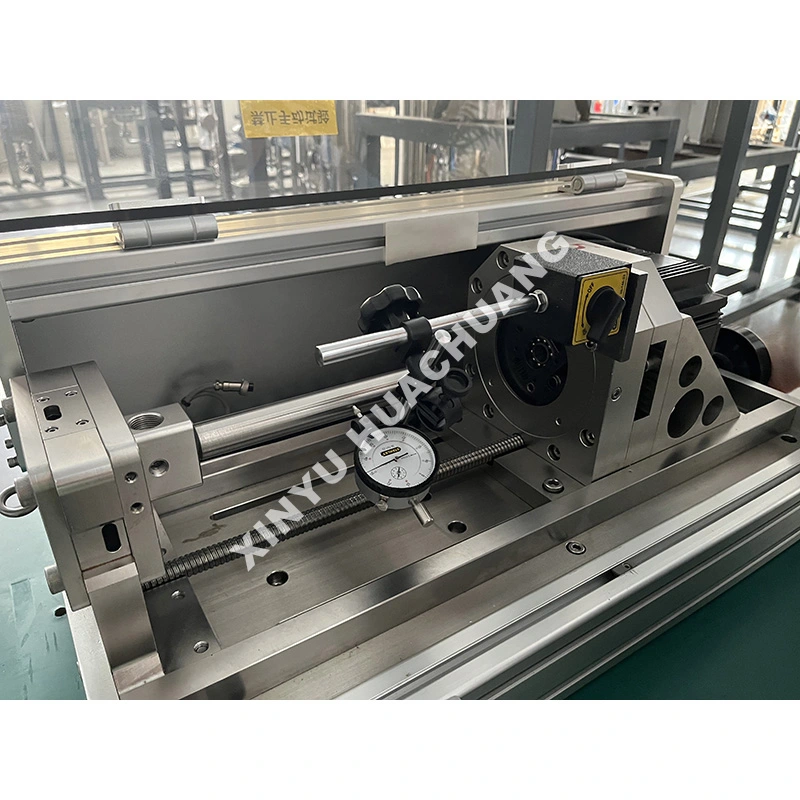

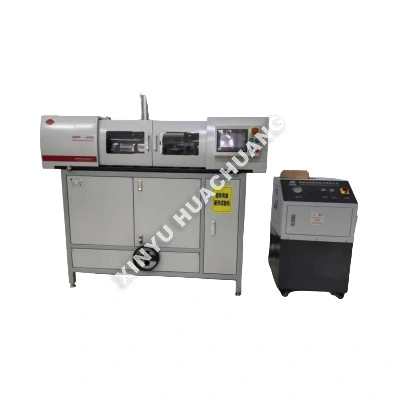

Машина для испытания на усталость на изгиб трубной арматуры

Машина для испытания на усталость трубной арматуры XINYU HUACHUANG — это узкоспециализированное испытательное устройство промышленного класса, специально разработанное для оценки структурной целостности и усталостной долговечности компонентов трубопровода при повторяющихся изгибающих нагрузках. Эта машина для испытания на усталость при изгибе компонентов трубопроводов, предназначенная для моделирования реальных динамических напряжений, точно применяет циклические изгибающие моменты для оценки возникновения и распространения трещин. Оснащенный интеллектуальной автоматизацией ПЛК/ПК и многоуровневыми защитными блокировками, он обеспечивает безопасную, автоматическую долговременную работу, обеспечивая при этом высоковоспроизводимые данные кривой S-N для исследований и разработок, контроля качества и промышленной сертификации.

Принцип работы

Машина для испытания на усталость при изгибе фитингов работает путем надежного зажима образца трубы или фитинга и приложения контролируемого повторяющегося изгибающего момента с помощью высокоточных сервогидравлических или сервоэлектрических приводов. Машина может быть сконфигурирована для гибки в одной плоскости, поворотного изгиба или сложной многоосной нагрузки для имитации реальных эксплуатационных напряжений трубопровода. На протяжении всего испытания система постоянно отслеживает и записывает такие параметры, как угол изгиба, приложенный момент, количество циклов и деформация. Испытание автоматически завершается, когда образец разрушается или достигает заданного порога утечки, обеспечивая точные данные об усталостной долговечности.

Где оно светится?

● Высокоточная циклическая нагрузка: оснащены сервоприводами премиум-класса и тензодатчиками, обеспечивающими точное и стабильное применение сложных изгибающих сигналов (синусоидальных, треугольных, блочных) с минимальным шумом.

● Возможность многоосных испытаний: поддерживает испытания на усталость при одноплоскостном, двухплоскостном и вращательном изгибе для точного моделирования реальных условий установки трубопровода и эксплуатационных напряжений.

● Интеллектуальный сбор данных: встроенное программное обеспечение для ПК автоматически записывает кривые в реальном времени (момент-угол, цикл-отказ), рассчитывает усталостную долговечность и создает подробные отчеты об испытаниях.

● Прочная и безопасная конструкция: с прочной литой рамой и многоуровневыми защитными блокировками (защита от перегрузки, аварийная остановка, локализация трещин, обнаружение утечек) для обеспечения безопасности оператора и долговечности оборудования.

● Настраиваемые крепления: предлагает широкий спектр специализированных зажимных приспособлений и концевых соединителей для надежного удержания труб различного диаметра, толщины стенок и геометрии фитингов.

Технические характеристики

Где это применимо?

● Нефтегазовая промышленность: оценка усталости бурильных труб, обсадных труб, насосно-компрессорных труб и трубопроводной арматуры при экстремальных циклических изгибах.

● Нефтехимия и энергетика: испытание труб теплообменников, котельных труб и паропроводов высокого давления.

● Автомобильная и аэрокосмическая промышленность: Оценка долговечности выхлопных систем, топливопроводов и гидравлических трубок в условиях вибрации и изгиба.

● Строительство и инфраструктура: оценка усталостной долговечности труб из конструкционной стали, строительных лесов и компонентов мостов.

● Медицинские устройства: проверка гибкости и усталостной прочности катетеров, проводников и стентов.

Меры предосторожности при использовании

● Правильное выравнивание образца. Всегда следите за тем, чтобы образец был идеально выровнен в приспособлениях, чтобы предотвратить непреднамеренные осевые нагрузки или эксцентричный изгиб, которые могут исказить результаты усталости.

● Проверка силы зажима. Убедитесь, что сила зажима достаточна для предотвращения проскальзывания образца во время многоциклового испытания, но не настолько велика, чтобы вызвать преждевременное разрушение в точках захвата.

● Настройка обнаружения утечек. Для полых компонентов трубопровода перед началом испытания всегда подключайте внутреннюю систему контроля давления и датчики обнаружения утечек.

● Постепенное нарастание нагрузки. Используйте программируемую функцию нарастания нагрузки, чтобы постепенно увеличивать амплитуду изгиба до целевого уровня, предотвращая ударную нагрузку.

Руководство по техническому обслуживанию

● Ежедневно: проверяйте все зажимные приспособления и захваты на предмет износа, трещин или деформации. Проверьте уровни гидравлического масла (если применимо) и убедитесь, что все предохранительные блокировки работают правильно.

● Еженедельно/ежемесячно: Смазывайте все подвижные соединения, направляющие и тяги привода в соответствии со спецификациями производителя. Очистите испытательную зону и проверьте электрические соединения на предмет ослабления.

● Ежеквартально: выполняйте комплексную калибровку системы весоизмерительных датчиков, датчиков угла и датчиков давления с использованием сертифицированных эталонных стандартов. Осмотрите гидравлические шланги и фитинги на наличие признаков износа или утечек.

● После испытания: Всегда соблюдайте правильную последовательность остановок после разрушения образца. Осторожно снимите сломанный образец, очистите приспособления и осмотрите привод на предмет повреждений, вызванных внезапным сбросом нагрузки.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как машина имитирует реальные эксплуатационные нагрузки на трубопроводе?

A: Машина надежно зажимает образец трубы или фитинга и применяет контролируемые повторяющиеся изгибающие моменты с помощью высокоточных сервогидравлических или сервоэлектрических приводов. Его можно сконфигурировать для изгиба в одной плоскости, поворотного изгиба или сложной многоосной нагрузки для имитации реальных напряженных условий, которые испытывают трубопроводы при эксплуатации, включая осадку грунта, тепловое расширение и вибрационную усталость.

Вопрос 2. Какие параметры отслеживает система во время усталостных испытаний?

Ответ: Система непрерывно записывает угол изгиба, приложенный момент, количество циклов и данные о деформации в режиме реального времени. Этот обширный набор данных позволяет инженерам строить кривые S-N (напряжение в зависимости от количества циклов) и определять точный усталостный срок службы компонента трубопровода при заданных условиях нагрузки.

Вопрос 3: Как машина определяет, что образец вышел из строя?

Ответ: Испытание автоматически завершается, когда образец разрушается или достигает заданного порога утечки. При испытаниях труб под давлением система контролирует внутреннее давление и обнаруживает любое падение давления, указывающее на сквозную трещину, гарантируя, что измерение усталостной долговечности отражает фактический отказ, а не произвольные пределы цикла.

Вопрос 4: Может ли машина тестировать как прямые участки труб, так и фитинги, такие как колена и тройники?

А: Да. Зажимная система и конфигурация привода регулируются для установки прямых участков трубы, колен, тройников, фланцев и другой арматуры трубопровода. Каждый тип образца может быть испытан в наиболее критическом режиме изгиба, чтобы определить самое слабое место в системе трубопроводов.

Вопрос 5: Почему испытания на усталость при изгибе необходимы для квалификации трубопровода?

Ответ: Трубопроводы в нефтегазовой, химической и энергетической отраслях подвергаются циклическим изгибающим нагрузкам, вызванным движением грунта, термоциклированием и вибрацией оборудования. Испытания на усталость при изгибе предоставляют данные от цикла до отказа, необходимые для установки интервалов проверки, проверки проектных запасов и обеспечения соответствия стандартам целостности трубопроводов, таким как API 570 и ASME B31.3.
