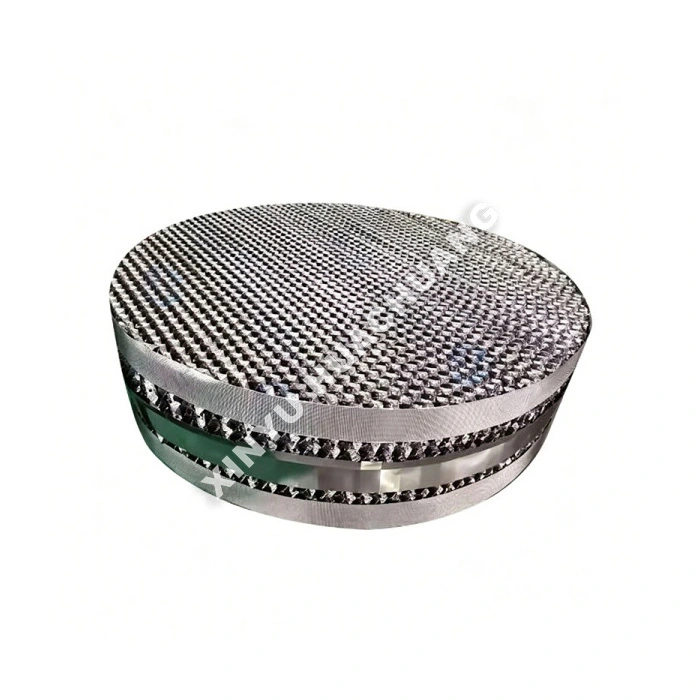

Тарельчатая гофрированная упаковка

Гофрированная насадка XINYU HUACHUANG представляет собой структурированную насадку премиум-класса, предназначенную для максимизации эффективности и производительности разделения в дистилляционных, абсорбционных и отпарных колоннах. Эта набивка с точными углами гофрирования и перфорированной поверхностью обеспечивает равномерное распределение жидкости и превосходное смачивание поверхности. Гофрированная насадка из пластин значительно улучшает массоперенос, сохраняя при этом низкий перепад давления, что делает ее идеальной модернизацией как для новых конструкций колонн, так и для модернизации существующих башен.

Что такое упаковка из листового гофрокартона?

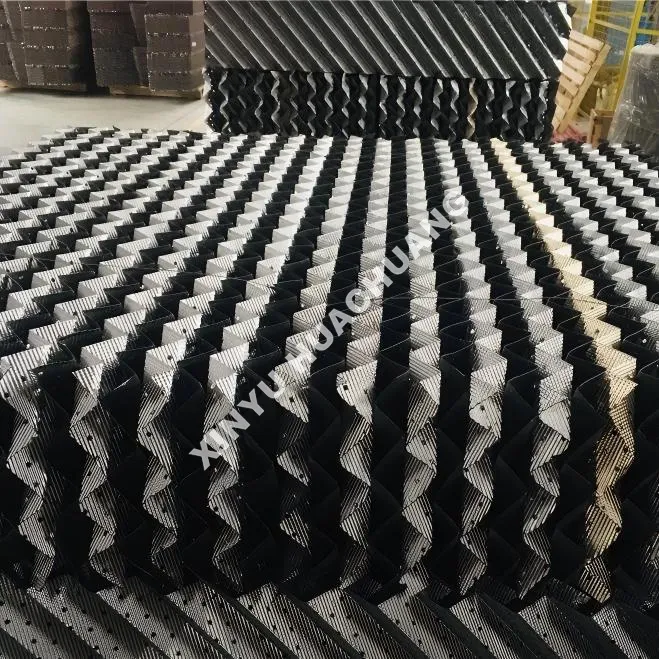

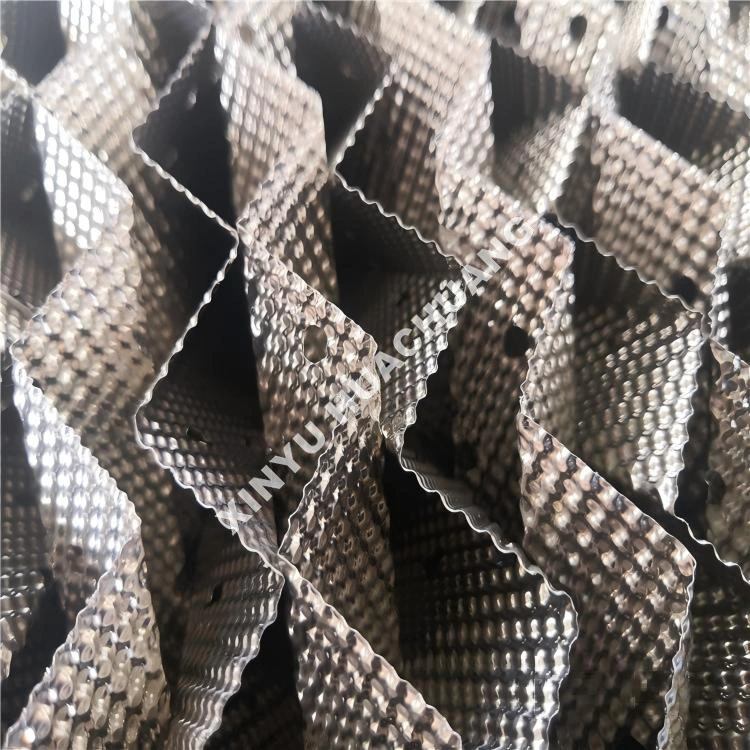

Тарельчатая гофрированная упаковка — это тип структурированной башенной упаковки, изготовленной из перфорированных металлических листов с тиснением в виде гофров. Эти листы укладываются чередующимися слоями, обычно под углом 45° или 30°, чтобы создать непрерывный открытый путь потока для пара и жидкости. Эта конструкция сохраняет высокоэффективную структуру набивки из проволочной сетки, но обеспечивает превосходную механическую прочность и противообрастающие свойства. Он широко используется для замены случайной упаковки или лотков в промышленных башнях для увеличения пропускной способности, улучшения чистоты продукта и снижения энергопотребления.

Что выделяет его?

● Высокая эффективность массообмена: гофрированные каналы и перфорация способствуют интенсивному перемешиванию пара и жидкости и равномерному распределению жидкости, обеспечивая большое теоретическое количество тарелок.

● Низкий перепад давления. Открытая структурированная геометрия позволяет пару течь плавно, что значительно снижает потребление энергии по сравнению с традиционной случайной насадкой.

● Высокая производительность и защита от обрастания. Большой коэффициент пустот и гладкая поверхность предотвращают засорение, что делает его очень подходящим для систем, содержащих твердые частицы или склонных к полимеризации.

● Материалы, настраиваемые по индивидуальному заказу: доступен широкий спектр металлов, включая SS304, SS316L, углеродистую сталь, алюминий и медную бронзу, для соответствия конкретным химическим средам.

● Простая установка: Разработан с точными размерами и опорными решетками, что обеспечивает быструю и надежную установку внутри башни.

Технические характеристики

Где его можно использовать?

● Нефтехимия: разделение этилбензола и стирола, очистка жирных кислот и фракционирование сырой нефти.

● Химическая обработка: разделение циклогексанона и циклогексанола, очистка капролактама и процессы абсорбции/десорбции.

● Тонкая химия и фармацевтика: регенерация растворителей высокой чистоты и разделение термочувствительных материалов.

● Защита окружающей среды: поглощение отходящих газов, десульфурация и очистка сточных вод.

Полная производственная цепочка

1. Подготовка сырья: точная резка высококачественных металлических листов в соответствии с требованиями конкретной модели.

2. Тиснение и перфорация: Штамповка металлических листов для создания равномерных каналов гофрирования и микроперфорации для оптимального распределения жидкости.

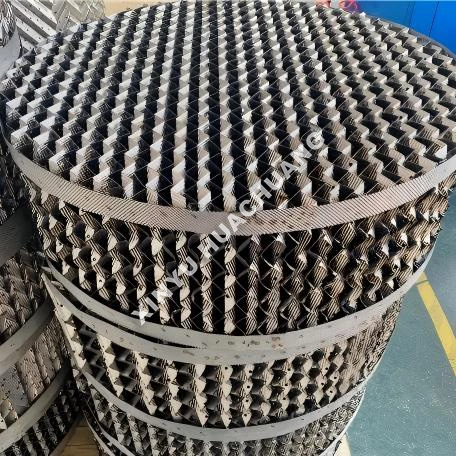

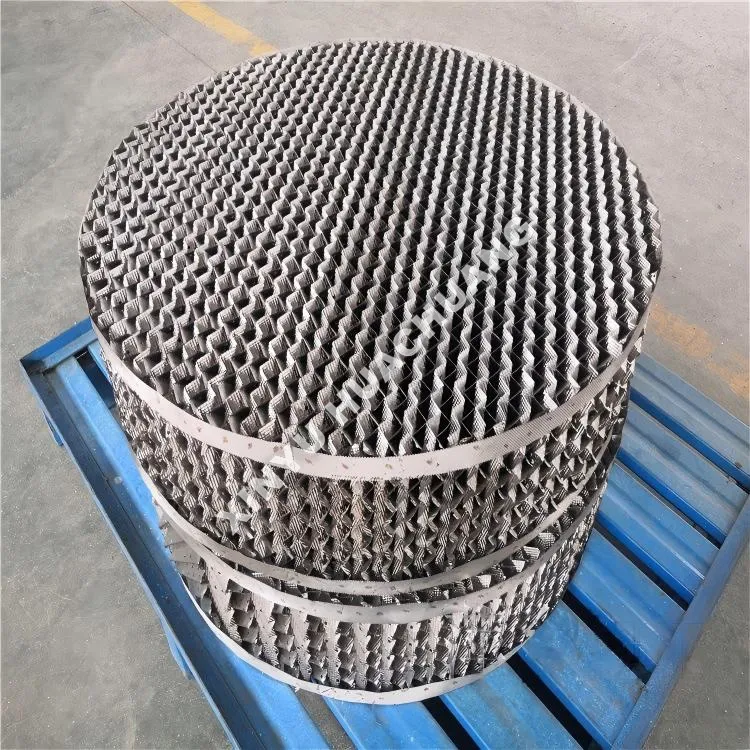

3. Укладка и сборка: Укладка гофрированных листов в чередующихся направлениях и скрепление их в стандартные модульные блоки с помощью лент из нержавеющей стали.

4. Проверка качества: Тщательное тестирование размеров блоков, площади поверхности и структурной целостности для обеспечения строгого соответствия проектным параметрам.

5. Упаковка и доставка: Надежно упаковывается в деревянные ящики или поддоны с защитной пленкой для предотвращения деформации во время глобальной логистики и транспортировки.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

В1: Что отличает упаковку из листового гофрокартона от случайной упаковки?

A: В отличие от случайной насадки, которая свободно сбрасывается в колонну, пластинчатая гофрированная насадка состоит из перфорированных металлических листов с тиснением каналов и гофрирования, уложенных чередующимися слоями под углом 45° или 30°. Это создает непрерывные, организованные пути потока, которые обеспечивают более высокую производительность, лучшую чистоту продукта и более низкое потребление энергии по сравнению с хаотичным расположением случайной упаковки.

Вопрос 2. Почему в некоторых случаях упаковка из листового гофрированного картона предпочтительнее упаковки из проволочной сетки?

Ответ: Хотя обе упаковки являются структурированными, упаковка из пластинчатого гофрокартона обеспечивает превосходную механическую прочность и противообрастающие свойства. Набивка из проволочной сетки более хрупкая и склонна к засорению при грязной эксплуатации. Когда в процессе участвуют твердые частицы, тенденция к полимеризации или сильное загрязнение, насадка из пластинчатого гофрокартона обеспечивает более надежное и удобное в обслуживании решение.

Вопрос 3: Может ли упаковка из листового гофрокартона заменить существующие лотки в операционной колонне?

А: Да. Многие промышленные башни, изначально оснащенные тарелками, могут быть модернизированы пластинчатой ​​гофрированной насадкой для увеличения производительности, повышения эффективности разделения и снижения падения давления. Структурированная конструкция обычно обеспечивает более высокую пропускную способность и более низкое энергопотребление без необходимости использования новой оболочки колонны.

Вопрос 4: Какие углы рифления доступны и как они влияют на производительность?

Ответ: Листы обычно укладываются под углом 45° или 30°. Расположение под углом 45° обеспечивает более высокую эффективность массообмена, что делает его идеальным для разделения высокой чистоты. Расположение под углом 30° обеспечивает меньший перепад давления и более высокую производительность, что лучше подходит для вакуумной дистилляции и применений с высокой производительностью.

В5: Какие материалы используются для производства пластинчатой ​​гофроупаковки?

О: Набивка изготовлена ​​из перфорированных металлических листов из различных материалов, включая SS304, SS316L, углеродистую сталь и специальные сплавы, такие как Hastelloy или титан, для работы в агрессивных средах. Выбор материала зависит от технологической среды, рабочей температуры и требований к коррозии.
