Колонна непрерывной дистилляции стекла

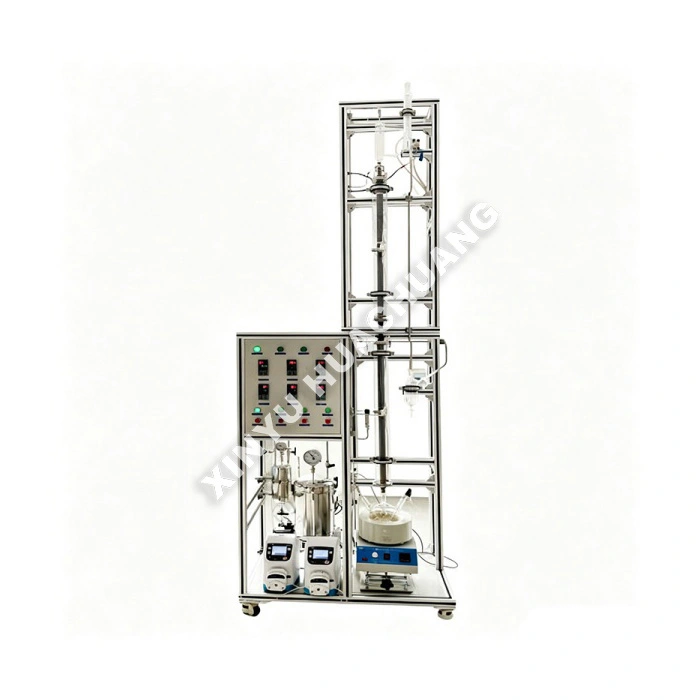

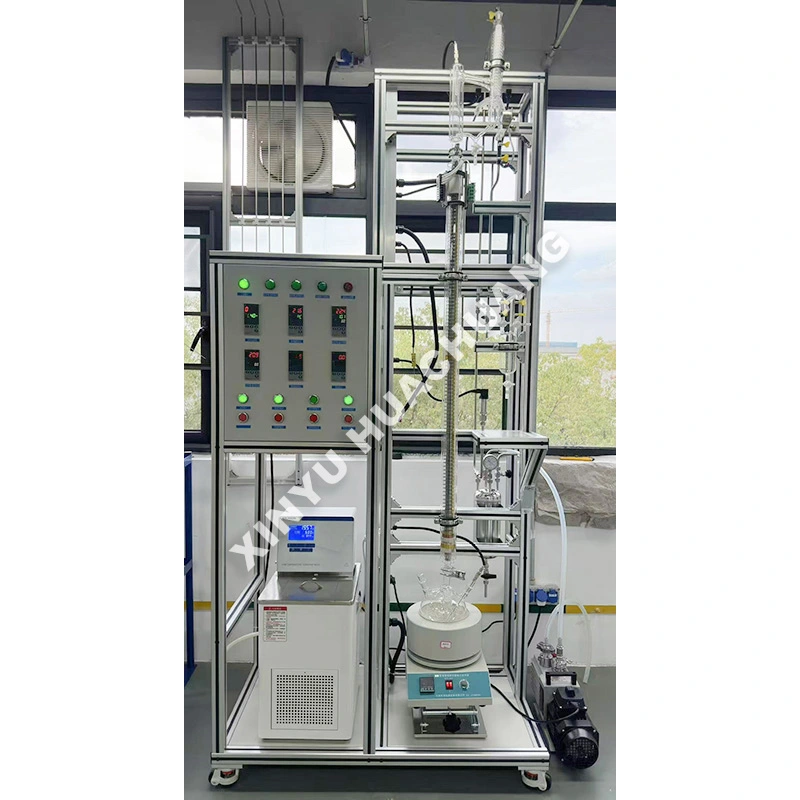

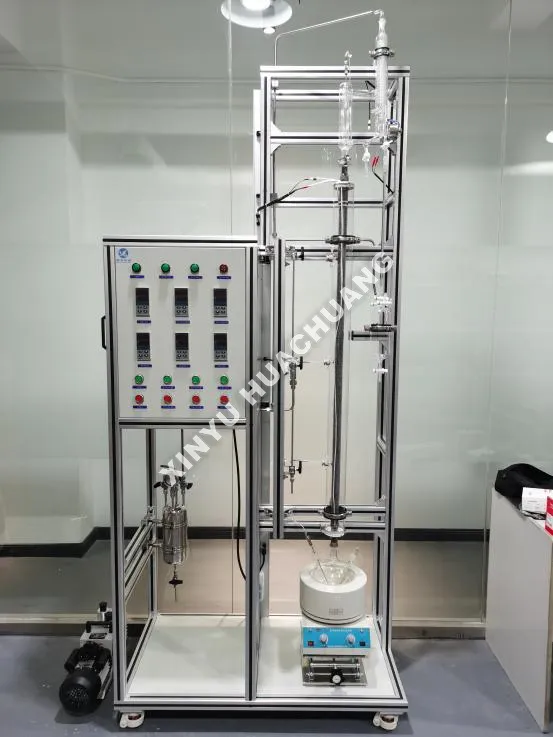

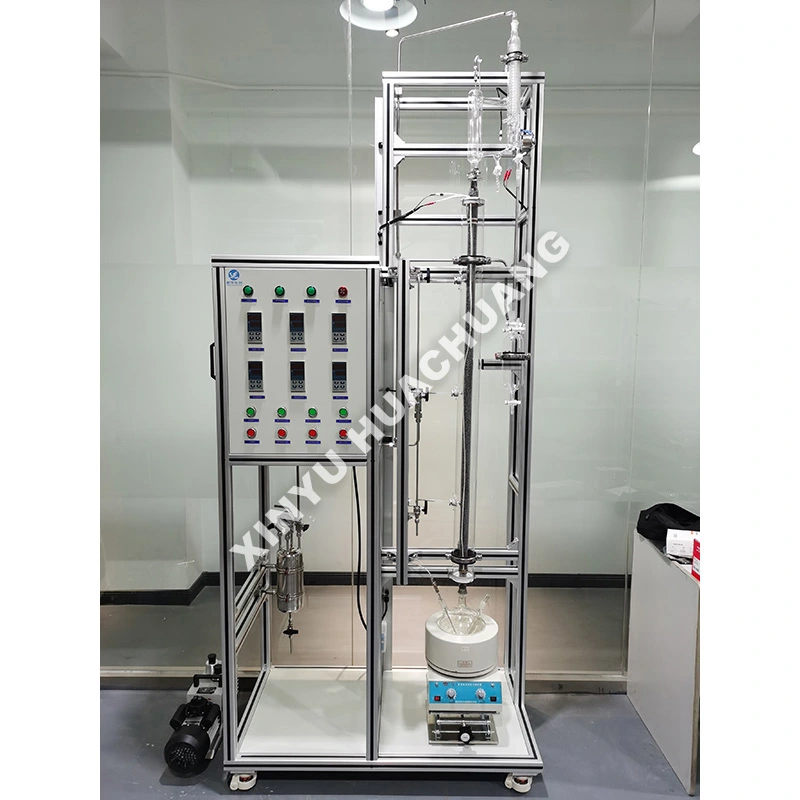

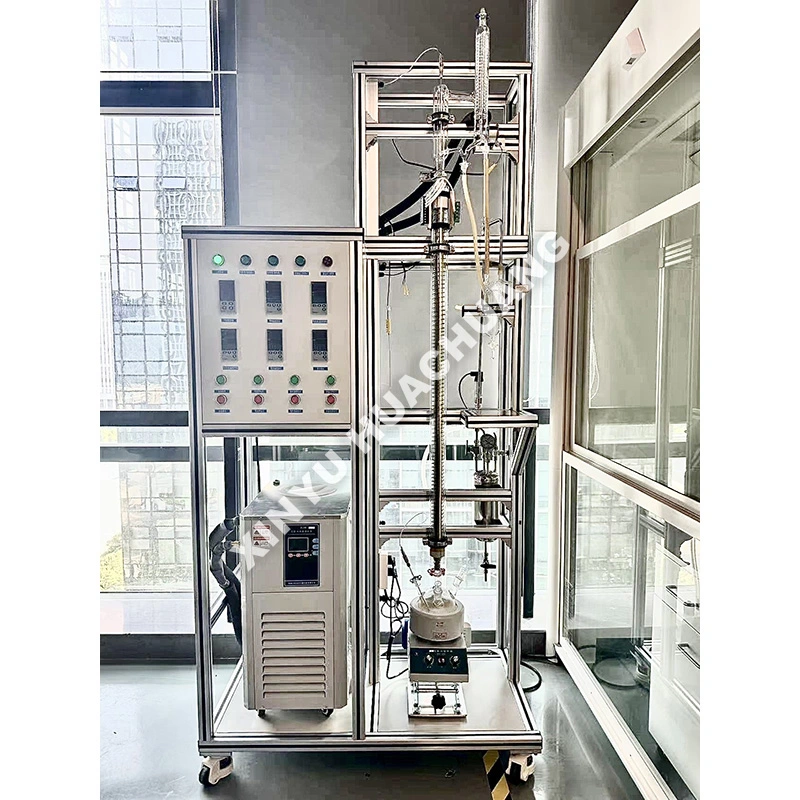

Стеклянная дистилляционная колонна непрерывного действия XINYU HUACHUANG представляет собой усовершенствованную систему разделения, специально разработанную для исследований и разработок, пилотных испытаний и мелкосерийного производства агрессивных химикатов или химикатов высокой чистоты. Это устройство, предназначенное для обеспечения полного визуального доступа к внутреннему равновесию пара и жидкости, позволяет исследователям наблюдать процесс разделения в режиме реального времени. Оборудованная компонентами из высокооборосиликатного стекла, точными контроллерами флегмового числа и интеллектуальной автоматизацией ПЛК, колонная установка непрерывной дистилляции стекла обеспечивает безопасное, высокоэффективное и воспроизводимое непрерывное фракционирование для тонких химикатов, фармацевтических препаратов и специальных растворителей.

Принцип работы

Колонна непрерывной дистилляции стекла работает по принципу непрерывной фракционной перегонки. Жидкое сырье непрерывно дозируется в центральную часть колонны. Внутри стеклянной колонны структурированная насадка или специальные стеклянные внутренние детали (такие как θ-кольца или спиральная насадка) максимально увеличивают площадь контакта между поднимающимся паром и нисходящей жидкостью. По мере подъема пар подвергается многократной конденсации и повторному испарению, обогащая легкие компоненты наверху. Затем пар конденсируется, и часть возвращается в виде флегмы для поддержания баланса массообмена, а остальная часть непрерывно собирается в виде дистиллята. Тяжелые компоненты непрерывно стекают в ребойлер для выгрузки. Весь непрерывный процесс тщательно контролируется колонной непрерывной стеклянной дистилляции для поддержания точных температурных градиентов и оптимальной эффективности разделения.

Где оно светится?

● Полное визуальное наблюдение. Прозрачная конструкция из высокоборосиликатного стекла позволяет операторам визуально контролировать парожидкостный баланс, условия вспенивания и затопления, что делает ее незаменимой для исследований и разработок, а также устранения неполадок в процессе.

● Превосходная коррозионная стойкость. Изготовленное из высококачественного боросиликатного стекла GG17 (3.3) и уплотнений из ПТФЭ, устройство полностью инертно к сильным кислотам, щелочам и агрессивным органическим растворителям, что обеспечивает нулевое загрязнение продукта.

● Высокоэффективные внутренние компоненты. Имеет настраиваемую стеклянную насадку или насадку из структурированной проволочной сетки для достижения высокого теоретического числа тарелок и чистоты разделения на уровне PPM.

● Интеллектуальная автоматизация ПЛК: централизованная система управления обеспечивает непрерывную работу без присмотра, автоматическую регулировку флегмового числа и регистрацию данных в реальном времени о температуре и скорости потока.

● Модульная и гибкая конструкция. Колонна собирается с использованием стандартных стеклянных соединений (например, 24/29, 29/32) с рубашками с электрическим подогревом, что позволяет легко регулировать высоту, разбирать, очищать и заменять внутренние компоненты.

Технические характеристики

Где его можно использовать?

● Тонкая химия и фармацевтика: непрерывная очистка активных фармацевтических ингредиентов (API) и высококоррозионных химических промежуточных продуктов.

● Эфирные масла и натуральные экстракты: мягкое, видимое разделение термочувствительных терпенов, ароматизаторов и растительных экстрактов.

● Академические и научно-исследовательские лаборатории: фундаментальные кинетические исследования, визуализация процесса разделения и тестирование эффективности катализатора/насадки.

● Специальные растворители: Непрерывное восстановление и сверхвысокая очистка агрессивных или ценных органических растворителей.

● Продукты питания и напитки: концентрация натуральных ароматизаторов, очистка спирта и экстракция биологически активных соединений.

Меры предосторожности при использовании

● Предотвращение термического удара. Высокоборосиликатное стекло устойчиво к термическому удару, но все же может сломаться при экстремальных нагрузках. Всегда следите за тем, чтобы скорость изменения температуры не превышала 5 ℃/мин во время нагрева и охлаждения.

● Механическая защита. Стеклянные компоненты хрупкие. Избегайте механических ударов, чрезмерного затягивания зажимов, а также убедитесь, что все соединения стекла правильно выровнены и закреплены соответствующими зажимами.

● Безопасность в вакууме. При работе в условиях глубокого вакуума всегда заранее проверяйте стеклянную посуду на наличие микротрещин или сколов. Используйте защитный экран или защитную сетку вокруг колонны для защиты от возможного взрыва.

● Постепенный нагрев. Используйте программируемые скорости нагрева ПЛК, чтобы предотвратить внезапное испарение и затопление колонки, особенно при запуске непрерывной подачи.

Руководство по техническому обслуживанию

● Ежедневно: проверяйте стеклянную колонну и соединения на наличие признаков трещин, сколов или химического травления. Проверьте целостность прокладок из ПТФЭ и вакуумных уплотнений.

● Еженедельно/ежемесячно: Очищайте внутренние части стекла и стенки колонны, чтобы предотвратить накопление остатков, которые могут снизить эффективность разделения. Используйте соответствующие растворители или мягкие кислотные моющие средства (избегайте сильных щелочей).

● Ежеквартально: Калибруйте датчики температуры, контроллеры массового расхода и контроллеры флегмового числа для обеспечения точности испытаний. Проверьте рубашку электронагревателя на предмет равномерности нагрева и надлежащей изоляции.

● После эксплуатации: Всегда продувайте систему инертным газом (N2) и дайте ей остыть до комнатной температуры, выключив нагрев, прежде чем разбирать стеклянные компоненты для тщательной очистки и хранения.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

В1: Почему колонна изготовлена ​​из стекла, а не из нержавеющей стали?

Ответ: Стеклянная конструкция обеспечивает полный визуальный доступ к процессу внутренней дистилляции, позволяя исследователям напрямую наблюдать за контактом пара и жидкости, точками затопления и распределением жидкости по упаковке. Эта прозрачность неоценима для разработки процессов и устранения неполадок, что невозможно с непрозрачными металлическими колоннами.

В2: Какие типы внутренней упаковки доступны для стеклянной колонны?

Ответ: Колонна поддерживает структурированную насадку, а также специальные стеклянные внутренние элементы, такие как θ-кольца и спиральную насадку. Они максимизируют площадь контакта между поднимающимся паром и нисходящей жидкостью, повышая эффективность массопереноса для точного многокомпонентного разделения.

В3: Чем непрерывная работа отличается от периодической дистилляции в этом устройстве?

Ответ: В отличие от периодической дистилляции, при которой одновременно обрабатывается одна загрузка, сырье непрерывно дозируется в центральную секцию колонны. Легкие компоненты непрерывно собираются в виде дистиллята из верхнего конденсатора, а тяжелые компоненты непрерывно выгружаются из нижнего ребойлера. Это обеспечивает стабильную работу с постоянным качеством продукции в течение продолжительных периодов эксплуатации.

Вопрос 4: Как осуществляется рециркуляция для поддержания эффективности разделения?

А: Часть конденсированного пара верхнего погона возвращается в колонну в виде орошения. Флегмовое число точно контролируется для поддержания баланса массообмена внутри колонны. Регулировка этого соотношения позволяет точно настроить чистоту продукта в зависимости от производительности в зависимости от ваших конкретных требований к разделению.

В5: Какие смеси лучше всего подходят для стеклянной ректификационной колонны?

Ответ: Стеклянные колонки особенно подходят для агрессивных смесей или смесей высокой чистоты, где необходимо избегать загрязнения металлами, а также для процессов, требующих визуального контроля внутренней динамики. Они широко используются в фармацевтических исследованиях, тонких химических разработках и академических исследованиях в области инженерных процессов.
