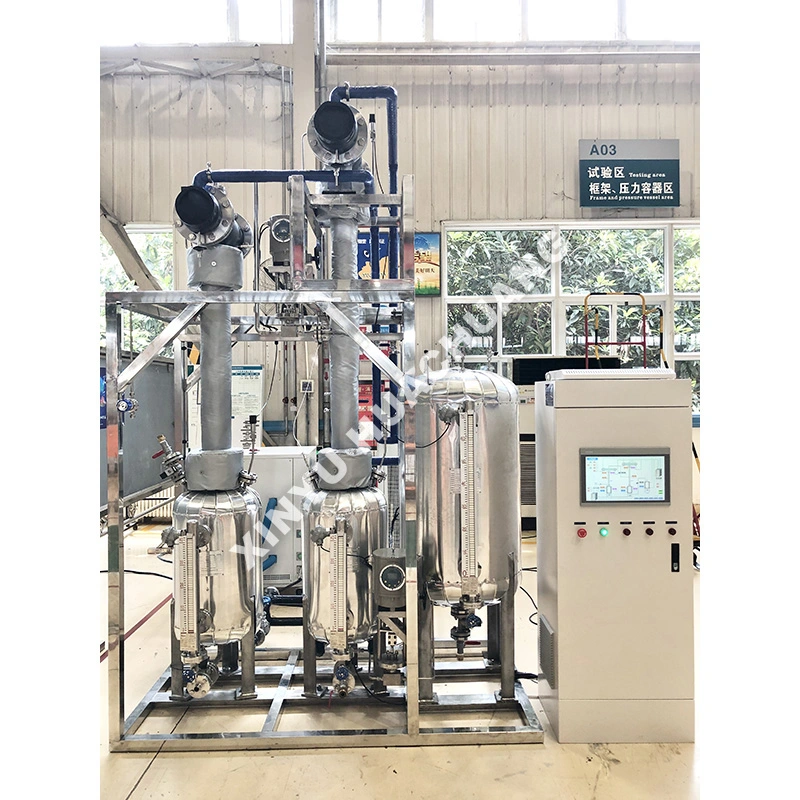

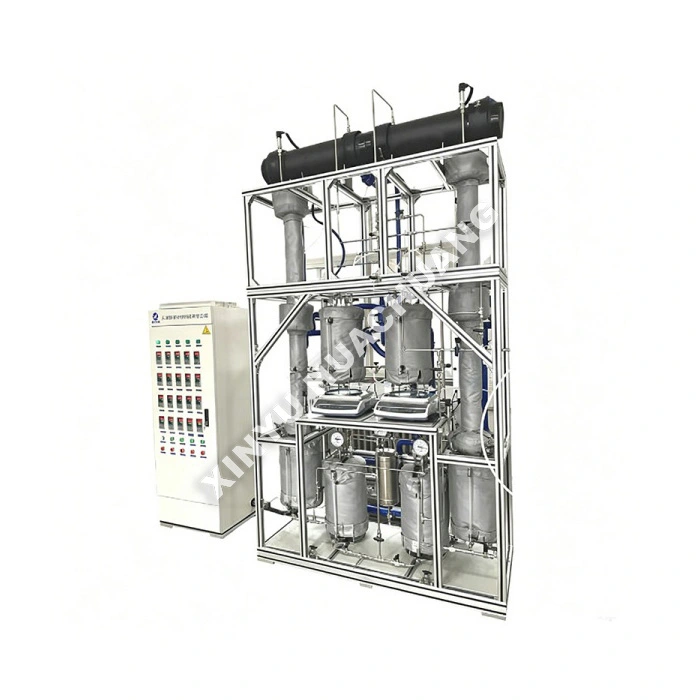

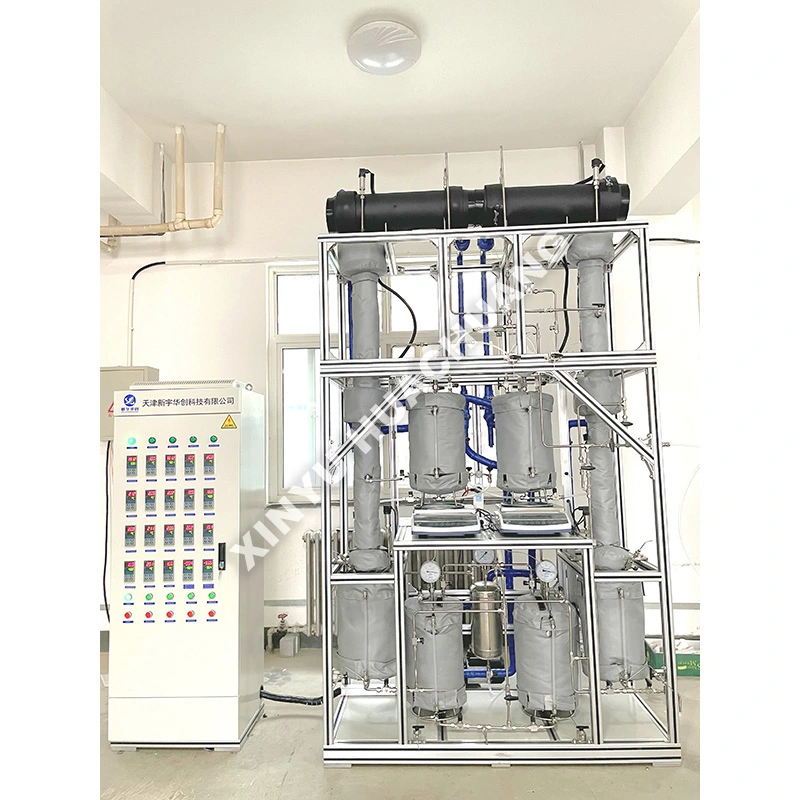

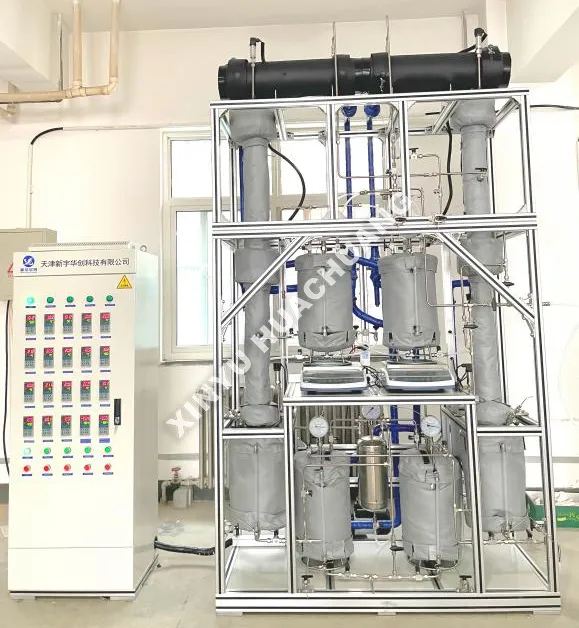

Установка перегонки изолирующего газа

Установка для перегонки изолирующего газа XINYU HUACHUANG — это современная, высокоавтоматизированная система тестирования и очистки, специально разработанная для разделения и восстановления высоковольтных изолирующих газов. Разработанное в соответствии со строгими экологическими и промышленными стандартами, это устройство точно контролирует температуру, давление и динамику потока для разделения изолирующих газовых смесей (таких как SF6/N2) и удаления влаги, масла и кислотных примесей. Оснащенная интеллектуальной автоматизацией ПЛК, анализом газа в реальном времени и сбором отходящих газов с нулевым уровнем выбросов, установка дистилляции изолирующего газа обеспечивает безопасную и непрерывную работу, одновременно поставляя диэлектрические газы сверхвысокой чистоты для обслуживания электрооборудования и исследований и разработок.

Что такое установка для перегонки изолирующего газа?

Установка для перегонки изолирующего газа — это специализированный аппарат химического разделения, предназначенный для обработки и очистки диэлектрических газов, используемых в высоковольтном электрооборудовании, таком как элегазовые линии (ГИЛ) и элегазовые распределительные устройства (КРУЭ). Он работает, используя принципы низкотемпературной дистилляции и перепада давления для разделения смешанных газов (например, извлечение жидкого SF6 из газообразных смесей SF6/N2) и очистки разложившихся газов из выведенного из эксплуатации оборудования. Установка объединяет процессы многоступенчатой ​​фильтрации, конденсации и дистилляции для достижения чистоты газа, превышающей 99,9%, что обеспечивает возможность непосредственного повторного использования извлеченного газа. Это подразделение служит важной платформой для обслуживания электросетей, соблюдения экологических требований и исследования диэлектрических материалов.

Почему этот?

● Сепарация высокой чистоты. Использует усовершенствованную низкотемпературную дистилляцию и многоступенчатую очистку для достижения чистоты изолирующего газа более 99,9 %, что соответствует строгим стандартам IEC и IEEE для электрооборудования.

● Конструкция с нулевым уровнем выбросов: включает замкнутую систему сбора и переработки отходящих газов, которая улавливает выхлопные газы устройств измерения концентрации, обеспечивая нулевой выброс сильнодействующих парниковых газов, таких как SF6.

● Интеллектуальная автоматизация ПЛК: централизованная система управления обеспечивает длительную работу без присмотра, автоматическую регистрацию данных, мониторинг состава газа в реальном времени и построение исторических кривых.

● Прочная и безопасная конструкция: изготовлена ​​из высококачественного коррозионностойкого металла и оснащена многоуровневыми защитными блокировками (избыточное давление, обнаружение утечек, автоматическое аварийное отключение) для безопасной работы в средах с высоким давлением и токсичными газами.

● Энергоэффективная рекуперация. Оптимизированные системы охлаждения и отопления максимально повышают эффективность сжижения и разделения газовых смесей, значительно снижая общее эксплуатационное потребление энергии.

Технические характеристики

Как выбрать правильно?

● Определите свою газовую смесь: Четко определите тип изолирующего газа (например, чистый SF6, смесь 20 % SF6 и 80 % N2 или альтернативные фторированные соединения). Это определяет необходимую температуру перегонки, давление и конфигурацию колонны для установки перегонки изолирующего газа.

● Требования к чистоте и расходу. Определите целевую чистоту газа и требуемую скорость рекуперационного потока. Для применений с высокой степенью чистоты (>99,99%) могут потребоваться дополнительные полирующие фильтры или специальные упаковочные материалы.

● Соответствие экологическим требованиям: убедитесь, что установка оснащена сертифицированной системой очистки хвостовых газов с нулевым уровнем выбросов, если она работает в регионах со строгими правилами по выбросам SF6.

● Автоматизация и аналитика. Если требуется непрерывный мониторинг, выберите конфигурацию со встроенными онлайн-газоанализаторами (например, ГХ, FTIR или NDIR) для проверки чистоты в реальном времени и автоматической регулировки точки отсечения.

Процесс проверки качества

● Проверка материалов: строгая проверка поступающей нержавеющей стали, клапанов и сертифицированных взрывозащищенных электрических компонентов на предмет их соответствия металлургическим стандартам и допускам безопасности при высоком давлении.

● Прецизионная обработка: обработка на станках с ЧПУ корпусов реакторов высокого давления, дистилляционных колонн и трубопроводов, гарантирующая идеальные уплотняющие поверхности и структурную целостность при экстремальных температурах и давлениях.

● Гидростатические и вакуумные испытания. Каждое устройство проходит строгие испытания гидростатическим давлением и испытания на герметичность в глубоком вакууме для проверки структурной безопасности и абсолютной герметичности.

● Калибровка системы: комплексная калибровка системы управления ПЛК, датчиков температуры/давления, контроллеров массового расхода и онлайн-газоанализаторов для обеспечения точного отображения данных и надежного управления.

● Заключительный функциональный запуск: полное испытание всухую и с имитацией газа для проверки плавности работы, равномерного распределения тепла, правильного функционирования защитных блокировок и улавливания отходящих газов с нулевым уровнем выбросов перед упаковкой.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

В1: Какие типы изолирующих газов можно обрабатывать и очищать с помощью этой установки?

A: Устройство предназначено для диэлектрических газов, используемых в высоковольтном электрооборудовании, в частности для смесей SF6 и SF6/N2, используемых в элегазовых линиях (GIL) и элегазовых распределительных устройствах (GIS). Он может извлекать жидкий SF6 из газовых смесей и очищать разложившиеся газы из выведенного из эксплуатации оборудования.

Вопрос 2: Как установка достигает чистоты газа, превышающей 99,9%?

Ответ: Он объединяет процессы многоступенчатой ​​фильтрации, конденсации и низкотемпературной дистилляции в каскадной последовательности. Низкотемпературная перегонка разделяет компоненты на основе разницы их температур кипения, а принцип перепада давления дополнительно концентрирует целевой газ. Такой многоступенчатый подход обеспечивает чистоту извлеченного газа более 99,9%, что делает его пригодным для повторного использования в электрооборудовании.

В3: Почему для очистки газа вместо обычного нагрева используется низкотемпературная перегонка?

Ответ: Диэлектрические газы, такие как SF6, имеют очень низкую температуру кипения и чувствительны к термическому разложению. Низкотемпературная перегонка работает значительно ниже порога термического разложения этих газов, сохраняя их диэлектрические свойства и в то же время обеспечивая эффективное отделение азота, влаги и побочных продуктов разложения.

Вопрос 4. Как это устройство обеспечивает соблюдение экологических требований в электроэнергетических компаниях?

Ответ: SF6 является мощным парниковым газом, потенциал глобального потепления которого в тысячи раз превышает потенциал CO2. Извлекая и очищая SF6 из выведенного из эксплуатации или ремонтируемого оборудования вместо его вентиляции, установка помогает энергокомпаниям соблюдать все более строгие экологические нормы по выбросам SF6.

Вопрос 5: Можно ли повторно использовать восстановленный газ в высоковольтном оборудовании?

А: Да. Как только чистота газа превысит 99,9%, восстановленный SF6 будет соответствовать требованиям, необходимым для прямого повторного использования в оборудовании GIL и GIS. Это исключает затраты на приобретение нового SF6 и одновременно снижает экологическую ответственность.
