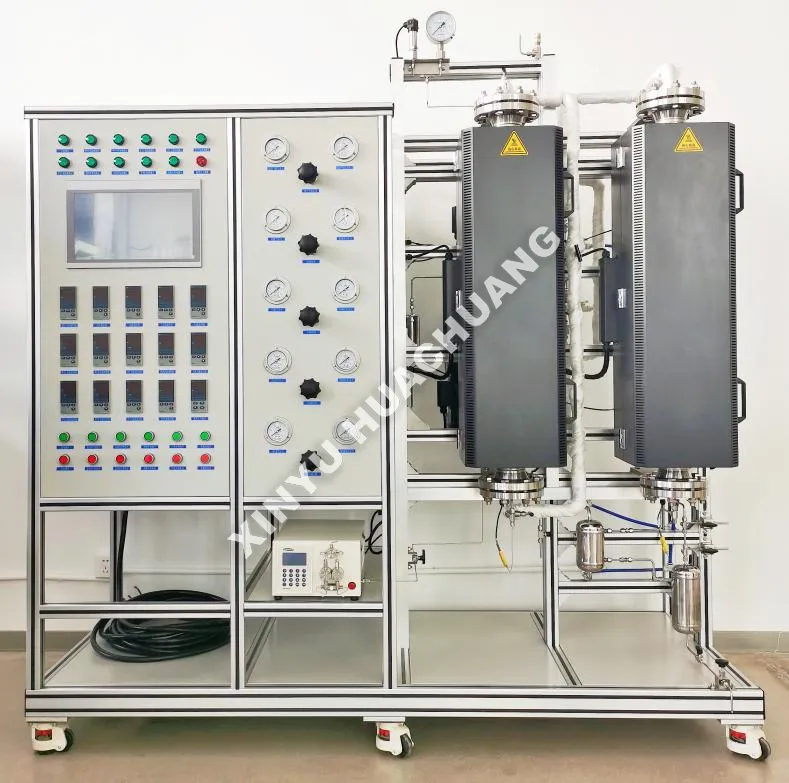

Экспериментальная установка риформинга метана

Экспериментальная установка по риформингу метана XINYU HUACHUANG представляет собой высокоавтоматизированную лабораторную реакторную систему, предназначенную для точного получения синтез-газа и кинетических исследований. Разработанный для моделирования процессов промышленного парового риформинга метана (SMR) и сухого риформинга (DRM), он точно контролирует температуру, давление и соотношение газа и углерода. Это устройство, оснащенное интеллектуальной системой автоматизации ПЛК и многоуровневыми защитными блокировками, идеально подходит для проверки катализаторов, оптимизации процессов и исследований по производству водорода в энергетике и нефтехимии.

Принцип работы

Экспериментальная установка по риформингу метана работает в рамках полностью автоматизированной последовательности: реакции эндотермического риформинга моделируются при повышенных температурах, при этом метан точно измеряется контроллерами массового расхода и впоследствии смешивается либо с паром (через нагретый барботер), либо с углекислым газом. После предварительного нагрева газообразное сырье поступает в реактор с неподвижным слоем, загруженный катализатором на основе никеля или благородного металла, где в результате риформинга метан преобразуется в водород и монооксид углерода. На протяжении всего процесса установка поддерживает необходимый высокотемпературный профиль с помощью усовершенствованной системы контроля температуры, а его онлайн-модуль газового анализа постоянно отслеживает состав продукта, позволяя в реальном времени рассчитывать конверсию метана и результирующее соотношение H₂/CO.

Ключевые преимущества

● Высокотемпературная точность. Усовершенствованный многозонный ПИД-нагрев обеспечивает равномерное распределение температуры до 900 ℃, что критически важно для эндотермических реакций риформинга.

● Универсальное моделирование процессов: поддерживает паровой риформинг метана (SMR), сухой риформинг (DRM) и автотермический риформинг (ATR) путем простой регулировки состава исходного газа.

● Точный контроль пара: Встроенная система барботера и испарителя с подогревом обеспечивает точное и стабильное соотношение воды и углерода (S/C) без конденсации в линиях подачи.

● Интеллектуальная автоматизация: интегрированное управление ПЛК-ПК обеспечивает автоматическую регистрацию данных, построение исторических кривых и долгосрочную работу без присмотра.

● Прочная и безопасная конструкция. Реакторы изготовлены из жаропрочных, устойчивых к коррозии сплавов (например, SS316L, Inconel) и оснащены многоуровневыми защитными блокировками для защиты от перегрева, избыточного давления и возгорания.

Технические характеристики

Области применения

● Производство водорода: НИОКР по паровой конверсии метана (SMR) для топливных элементов и нефтеперерабатывающего водорода.

● Улавливание и утилизация углерода: сухой риформинг метана (DRM) для преобразования CH4 и CO2 в ценный синтез-газ.

● Проверка катализаторов: Тестирование катализаторов на основе никеля, благородных металлов (Ru, Rh, Pt) и перовскита для реакций риформинга.

● Оптимизация процесса: Изучение влияния температуры, давления и соотношения S/C на конверсию метана и устойчивость к коксованию.

● Академические исследования: фундаментальные кинетические исследования и механизмы дезактивации катализаторов.

Меры предосторожности при использовании

● Обогрев паропровода. Всегда следите за тем, чтобы система генерации пара и все последующие трубопроводы были должным образом нагреты и изолированы, чтобы предотвратить конденсацию воды, которая может повредить катализатор.

● Инертная продувка: Всегда продувайте реактор инертным газом (N2 или Ar) перед нагревом и перед подачей пара или химически активных газов во избежание окисления или образования взрывоопасных смесей.

● Последовательность охлаждения: после эксперимента сначала остановите подачу жидкости, затем продолжите подачу инертного газа, одновременно охлаждая реактор до комнатной температуры перед выключением.

● Газовая безопасность: метан и водород легко воспламеняются. Убедитесь, что все соединения проверены на герметичность и система работает в хорошо вентилируемом помещении с детекторами газа.

Руководство по техническому обслуживанию

● Ежедневно: проверяйте давление в газовом баллоне, проверяйте показания MFC и проверяйте уровень воды в барботере. Обеспечьте правильную вентиляцию или очистку выхлопных газов.

● Еженедельно/ежемесячно: Очистите или замените газовые фильтры и влагоуловители. Осмотрите уплотнения реактора, клапаны и трубки на наличие признаков коррозии или утечек.

● Ежеквартально: Калибровка контроллеров массового расхода и датчиков температуры для обеспечения точности испытаний. Проверьте электрические соединения в шкафу ПЛК на герметичность.

● Обращение с катализатором. Осторожно загружайте и выгружайте катализаторы, чтобы избежать их раздавливания. Регулярно контролируйте падение давления; внезапное увеличение указывает на закоксовывание или закупорку слоя, требующую регенерации или замены.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как эта экспериментальная установка по риформингу метана предотвращает коксование и дезактивацию катализатора во время долгосрочных испытаний?

Ответ: Коксование является критической проблемой при риформинге метана. Наша установка оснащена точно регулируемой системой контроля соотношения пара и углерода (S/C), обеспечивающей оптимальную стехиометрию для подавления отложений углерода. Кроме того, мы предлагаем дополнительный модуль предварительного риформинга, который преобразует высшие углеводороды перед основным трубчатым реактором и работает при более низких температурах, чтобы гарантировать стабильные и мягкие условия, тем самым значительно продлевая срок службы катализатора во время экспериментальных запусков.

Вопрос 2: Можно ли адаптировать эту установку как для парового риформинга метана (SMR), так и для сухого риформинга метана (DRM)?

О: Да, устройство очень универсально. Он оснащен независимыми высокоточными контроллерами массового расхода (MFC) для подачи как H₂O (через испаритель), так и CO₂. Это позволяет исследователям плавно переключаться между процессами SMR и DRM или даже тестировать двойной риформинг, чтобы оценить производительность катализатора и качество синтез-газа (соотношение H₂/CO) в различных средах с углекислым газом и паром.

Вопрос 3: Как система поддерживает точные температурные профили, учитывая сильно эндотермический характер реакции риформинга?

Ответ: Реакция риформинга требует значительных энергозатрат (700–1000°C). В нашей экспериментальной установке риформинга метана используется многозонная программируемая электронагревательная печь с усовершенствованным адаптивным ПИД-регулированием. Несколько термопар стратегически расположены вдоль трубки реактора для мониторинга профиля температуры в режиме реального времени. Промышленный ПЛК динамически регулирует мощность нагрева для компенсации эндотермического теплоотвода, обеспечивая высокую точность кинетических данных.

Вопрос 4: Каким образом высокотемпературный газообразный продукт безопасно охлаждается и анализируется без потери важных данных?

Ответ: Установка оснащена специализированной многоступенчатой ​​системой подготовки газа. Высокотемпературные сточные воды сначала проходят через охладитель быстрой закалки, чтобы мгновенно остановить любые вторичные реакции. Затем он проходит через высокоэффективный конденсатор и газожидкостный сепаратор для удаления непрореагировавшего пара и воды. Затем высушенный синтез-газ направляется на онлайновый газовый хроматограф (ГХ) для точного анализа в реальном времени конверсии CH₄, выхода CO, CO₂ и H₂.

Вопрос 5: Какие механизмы безопасности существуют для обращения с высокотемпературным водородом и угарным газом во время неудачных экспериментов?

Ответ: Безопасность имеет первостепенное значение при работе с синтез-газом. Экспериментальная установка по риформингу метана имеет комплексную матрицу безопасности. Если датчик расхода метана выходит из строя или обнаруживается скачок температуры, ПЛК мгновенно запускает аварийное отключение (ESD). Он автоматически отключает подачу углеводородов, открывает клапаны продувки азотом для инертизации реактора и активирует выпуск выхлопных газов, чтобы предотвратить накопление взрывоопасного газа, защищая как оператора, так и оборудование.
