Многоканальный блок синтеза Фишера-Тропша

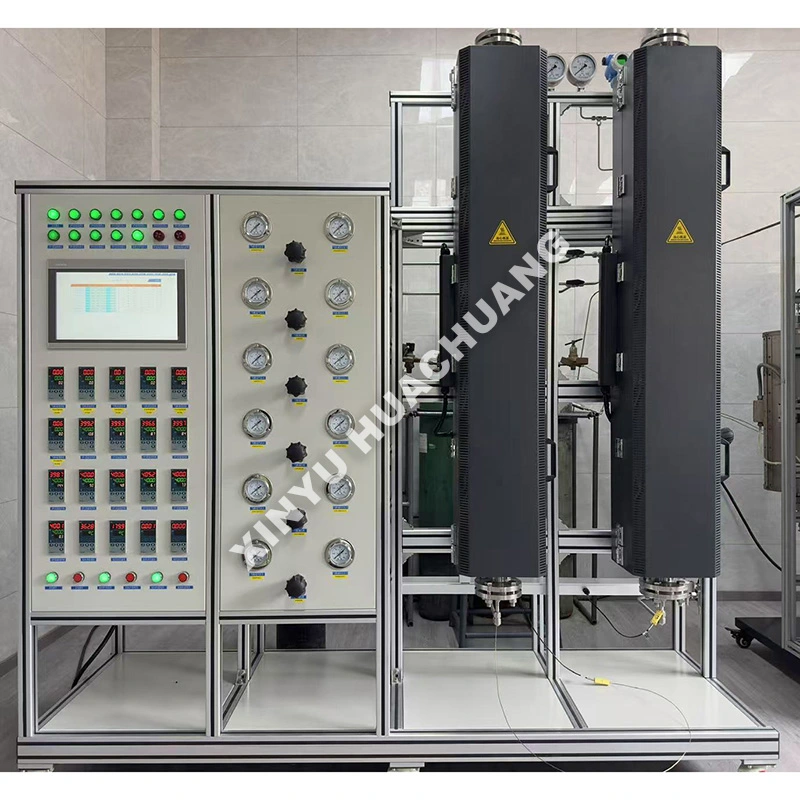

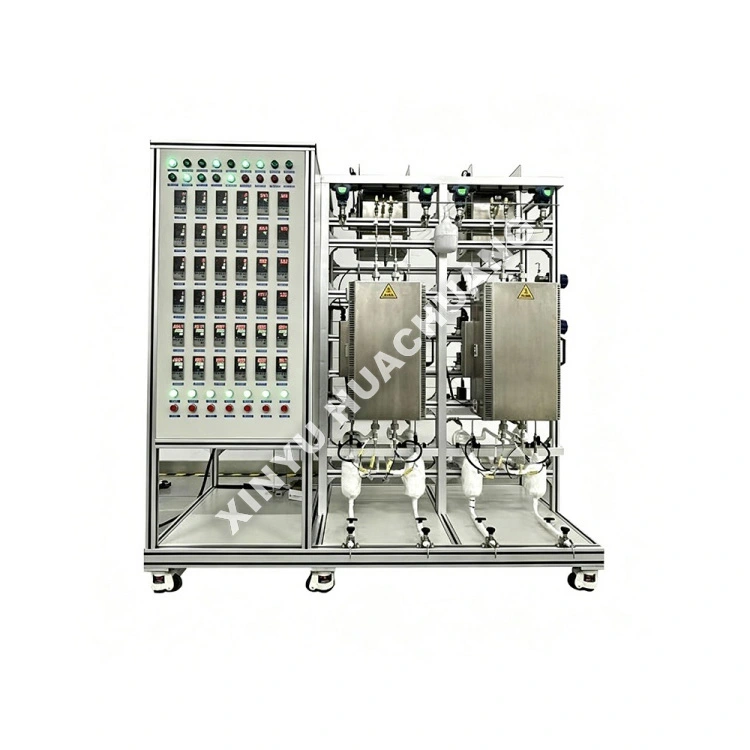

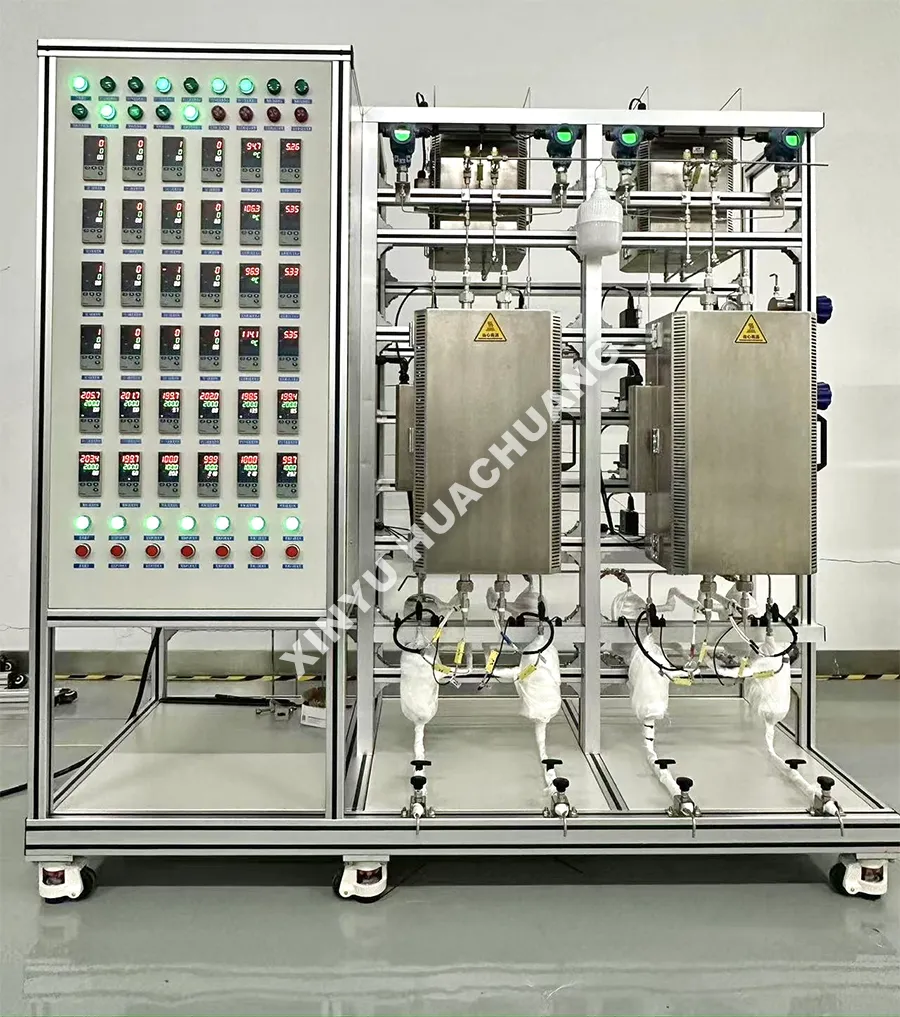

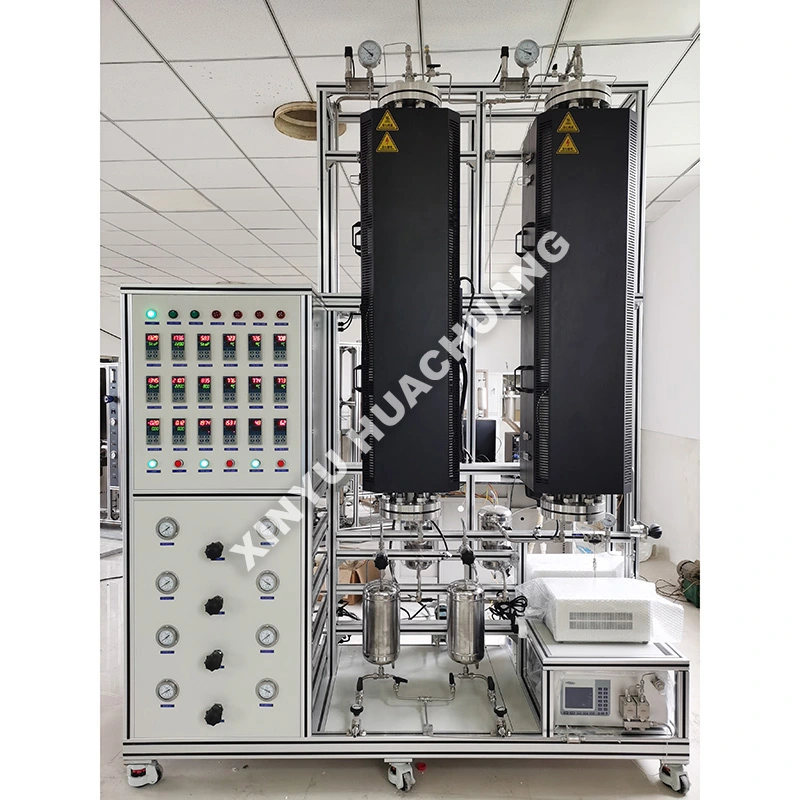

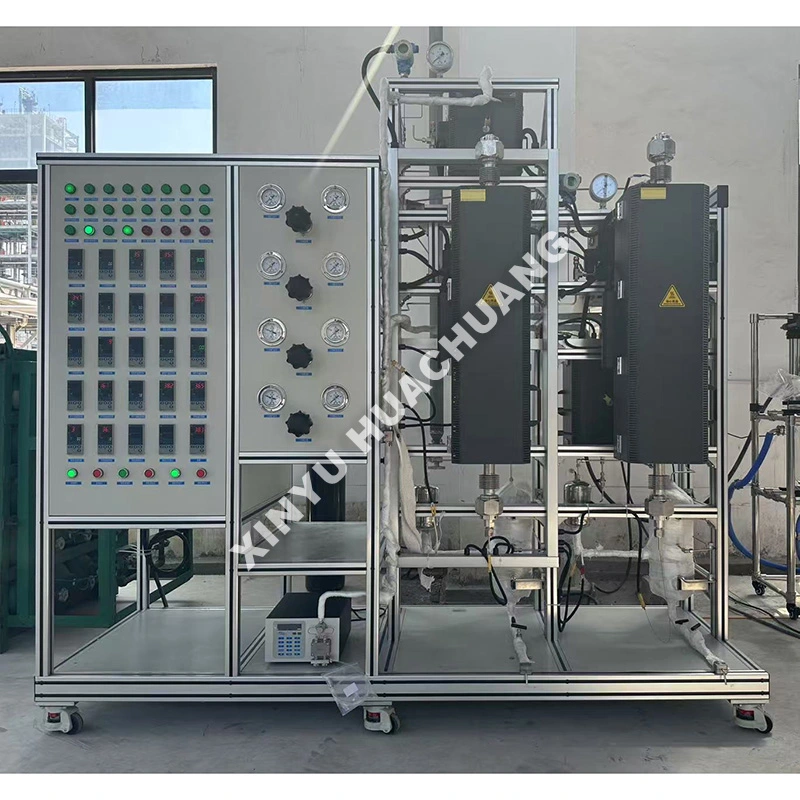

Многоканальная установка синтеза Фишера-Тропша XINYU HUACHUANG представляет собой передовую высокопроизводительную лабораторную реакторную систему, специально разработанную для исследований по конверсии синтез-газа (CO + H2). Эта установка, предназначенная для ускорения исследований и разработок в области технологий преобразования газа в жидкость (GTL) и угля в жидкость (CTL), имеет несколько независимых параллельных реакционных каналов. Это позволяет исследователям одновременно оценивать различные составы катализаторов (например, на основе железа или кобальта) или различные условия эксплуатации при одинаковых параметрах. Оснащенный точными контроллерами массового расхода, высокотемпературным нагревом и интеллектуальной автоматизацией ПЛК, он значительно сокращает циклы экспериментов, обеспечивая при этом высокую воспроизводимость данных для промышленного масштабирования.

Что такое многоканальный блок синтеза Фишера-Тропша?

Многоканальная установка синтеза Фишера-Тропша представляет собой специализированное параллельное испытательное устройство, которое объединяет несколько идентичных независимых реакторных трубок с неподвижным слоем или суспензионным слоем в единую унифицированную систему. Каждый канал оснащен собственными линиями подачи синтез-газа, датчиками температуры и регуляторами давления. Такая конструкция позволяет исследователям проводить несколько экспериментов с ФТ одновременно, максимизируя производительность лаборатории и предоставляя надежные данные о распределении углеводородных продуктов, скорости конверсии CO и селективности C5+ на основе распределения Андерсона-Шульца-Флори (ASF).

Каковы отличительные преимущества?

● Высокая производительность: Многоканальная установка синтеза Фишера-Тропша проводит несколько экспериментов одновременно, сокращая время, необходимое для проверки и оптимизации катализатора ФТ, до 75 % по сравнению с одноканальными установками.

● Независимое управление каналами. Каждый канал работает со своими собственными MFC и температурными зонами, что позволяет гибко тестировать различные соотношения H2/CO, температуры или катализаторы без перекрестных помех.

● Гарантированная сопоставимость данных: Все реакторы используют одну и ту же нагревательную печь и коллектор источника газа, что обеспечивает идентичную термическую среду и среду подачи для справедливого и точного сравнения катализаторов.

● Интеллектуальная автоматизация ПЛК. Централизованное управление ПЛК управляет всеми каналами, автоматизируя регистрацию данных, построение исторических кривых и автоматическую долгосрочную работу.

● Экономия места и затрат. Объединение нескольких реакторов на одной площадке экономит ценное лабораторное пространство и снижает общее потребление коммунальных услуг (электроэнергии, газа, охлаждающей воды).

Технические характеристики

Области применения

● Преобразование газа в жидкость (GTL) и преобразование угля в жидкость (CTL): проверка катализаторов и оптимизация процесса преобразования синтез-газа в жидкое топливо.

● Преобразование энергии в жидкость (PtL) и преобразование биомассы в жидкость (BTL): исследования по использованию зеленого водорода и CO2 для производства экологически чистого синтетического топлива.

● Исследования и разработки катализаторов: Параллельная оценка катализаторов на основе железа (Fe) и кобальта (Co), включая исследования активности, селективности и дезактивации/срока службы.

● Кинетические исследования: сбор надежных кинетических данных для моделирования реакторов и промышленного масштабирования.

● Химическое сырье: Изучение производства легких олефинов, восков и синтетических смазочных материалов из синтез-газа.

От концепции до сборки: наш сквозной цикл сборки

1. Подтверждение требований: Понимание конкретных потребностей клиента в испытаниях FT, соотношениях синтез-газа и рабочих параметрах для адаптации технического предложения.

2. Проектирование и проектирование: завершение разработки чертежей САПР, диаграмм P&ID и электрических схем для многоканальной системы.

3. Прецизионное производство: обработка на станке с ЧПУ компонентов реактора высокого давления, сборка коллектора подачи газа и изготовление шкафа управления ПЛК.

4. Заводские испытания: строгие испытания под давлением, калибровка однородности температуры по всем каналам и отладка логики ПЛК.

5. Упаковка и доставка: Деревянный ящик экспортного стандарта, не подвергающийся фумигации, с надежной внутренней фиксацией для глобальной логистики.

6. Установка и поддержка: предоставление подробных руководств на английском языке, видеоруководств по установке и бесплатной онлайн-технической поддержки для бесперебойной работы.

Послепродажное обслуживание и поддержка

В XINYU HUACHUANG мы стремимся предоставить комплексную и надежную послепродажную поддержку, чтобы обеспечить непрерывную и эффективную работу вашего оборудования. Наша специализированная сервисная команда всегда готова помочь вам.

Комплексное гарантийное покрытие

Мы с гордостью предоставляем двухлетнюю гарантию на наше оборудование. В течение этого периода мы предоставляем бесплатные услуги по техническому обслуживанию и ремонту при любых проблемах, связанных с качеством, за исключением тех, которые вызваны неправильной эксплуатацией, несанкционированными модификациями или форс-мажорными обстоятельствами. Для оборудования, срок гарантии которого истекает в два года, мы продолжаем предлагать услуги пожизненного технического обслуживания, взимая только стоимость запасных частей и рабочей силы.

Механизм быстрого реагирования

Мы предлагаем круглосуточную профессиональную инженерную поддержку по телефону. После получения уведомления о неисправности наша техническая команда ответит в течение 24 часов и предложит жизнеспособное решение. Если требуется обслуживание на месте, наши профессиональные инженеры прибудут на ваш объект в течение одной недели. В особых случаях, когда оборудование не подлежит ремонту, мы безоговорочно заменим его новым или предоставим замену в течение двухлетнего гарантийного периода, или примем необходимые меры для восстановления нормальной работы.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как многоканальная установка синтеза Фишера-Тропша справляется с сильным экзотермическим выделением тепла, свойственным реакциям ФТ в параллельных каналах?

Ответ: В отличие от стандартных реакторов, в нашей установке используется конструкция с высокоинтенсифицированным теплообменом для каждого микроканала или вставки с неподвижным слоем. В системе используются независимые многозонные ПИД-регуляторы температуры для каждого канала для поддержания изотермических условий. Такое точное управление температурой предотвращает появление локальных «горячих точек», обеспечивая высокую селективность по C5+ и предотвращая дезактивацию катализатора во время высокопроизводительного параллельного скрининга.

В2: Как установка справляется со сложным многофазным разделением продуктов (парафин, вода и легкие углеводороды) для каждого отдельного канала?

О: Каждый канал оснащен специальным многоступенчатым автоматическим модулем конденсации и сбора жидкости. Эта система независимо отделяет тяжелые парафины ФТ, водные побочные продукты и легкие углеводороды при контролируемых температурах. Это предотвращает перекрестное загрязнение между каналами и обеспечивает непрерывную автоматическую работу без риска закупорки серы в последующих аналитических линиях.

Вопрос 3: Может ли система одновременно точно оценить катализаторы, использующие синтез-газ с различными соотношениями H2/CO?

А: Да. Многоканальный блок синтеза Фишера-Тропша оснащен полностью независимыми высокоточными регуляторами массового расхода (MFC) для каждого канала. Это позволяет исследователям параллельно использовать разные составы сырья — например, тестировать кобальтовый катализатор с H2/CO = 2,0 в канале 1 и одновременно оценивать железный катализатор с H2/CO = 1,0 в канале 2 при идентичных термических условиях.

Вопрос 4: Как агрегат обеспечивает идеальное сбалансированное распределение потока по всем каналам в течение длительной непрерывной работы?

Ответ: Чтобы гарантировать идентичные гидродинамические условия для справедливого сравнения катализаторов, в системе используются прецизионные распределители потока и отдельные регуляторы противодавления (BPR) для каждого канала. Промышленный ПЛК постоянно контролирует падение давления в каждом реакторе, автоматически компенсируя любые незначительные отклонения потока, вызванные оседанием слоя катализатора или накоплением парафина.

Вопрос 5: Какие конкретные меры безопасности применяются при работе со смесями водорода и угарного газа под высоким давлением в многоканальной конфигурации?

Ответ: Безопасность имеет первостепенное значение при параллельных операциях FT. Установка оснащена централизованной матрицей безопасности с отдельными клапанами сброса избыточного давления и аварийными запорными клапанами для каждого отдельного канала. В случае скачка температуры или аномалии давления в одном конкретном реакторе ПЛК мгновенно изолирует этот канал и запускает автоматическую последовательность продувки азотом, обеспечивая безопасную работу остальных каналов.
